Parafoudre BT de Type 1+2 Triphasé

DACN1-13S-30-760
Code Produit 29113012
DACN1-13S-30-760
  • Parafoudre BT de Type 1 + 2
  • Capacité de décharge élevée
  • In : 40 kA, Imax : 80 kA
  • Iimp : 12.5 kA (onde 10/350µs)
  • Monobloc
  • Télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11

Les DACN1-13S sont des parafoudres de Type 1+2 destinés à être installés au tableau principal d'une installation Basse Tension lorsque celle-ci est équipée de paratonnerre, ainsi que dans les applications éoliennes et photovoltaïques. Equipée de la technologie de capacité de décharge à haute énergie CITEL, la gamme répond aux exigences d'un niveau de service extrêmement élevé, garantissant une application possible dans les lieux très exposés et/ou dans les zones à fort taux d'orage, afin d'assurer une durée de vie plus longue que prévu. De plus, l'Uc plus élevé (760Vac) et l'Up extrêmement faible (3,5kV@40kA) offrent l'avantage d'une gamme d'applications plus large et d'une efficacité de protection plus élevée.

Sélectionner une autre référence :

Type de parafoudre
IEC

1+2

Réseau

690 V

Régime de neutre

TNC-IT

Tension AC max. de fonctionnement
Uc

760 Vac

Courant max. de ligne @25°C
IL

100 A

Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT

1000 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT

1325 Vac déconnexion

Courant résiduel
Courant de fuite à la Terre
Ipe

Aucun

Courant de suite
If

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

40 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

80 kA

Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp

12.5 kA

Energie spécifique par pôle
tenue max. 10/350 µs
W/R

40 kJ/ohm

Niveau de protection
@ In (8/20µs)
Up

3.5 kV

Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA

2.3 kV

Courant de court-circuit admissible
Isccr

25 000 A

Technologie

MOV

Configuration Parafoudre

Triphasé

Raccordement au réseau

Par vis : 2.5-25 mm² (35 mm² rigide)

Format

Boîtier modulaire unipolaire

Enfichable

Non

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion du réseau AC

Indicateur de fin de vie

1 indicateur mécanique par pôle - Rouge/Vert

Télésignalisation

Sortie sur contact inverseur

Câblage pour télésignalisation

1.5 mm² max.

Tension/Courant max. pour télésignalisation

250 V / 0.5 A (AC) / 30 V / 3 A (DC)

Dimensions

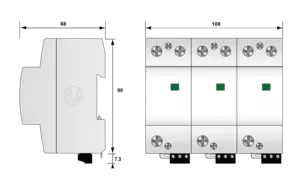

Voir schéma - 6TE (EN43880)

Poids

1.193 kg

Conformité aux normes

NF EN 61643-11 / IEC 61643-11

Certification

TUV Süd

Déconnecteur thermique

Interne

Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé

Fusible de déconnexion

Fusible type gG - 125 A
