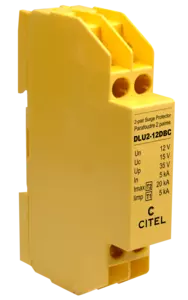

Parafoudre Data 2 paires monobloc
DLU2-12DBC
Code Produit 640432
- Parafoudre en boîtier DIN
- Boîtier Monobloc
- 2 paires
- Un : 12 V
- Conforme NF EN 61643-21
- Homologué UL497A
Fiche Produit
Les parafoudres DLU2 sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels.
Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission.
Ces parafoudres 2 paires se présentent en boîtier monobloc.
Sélectionner une autre référence :
|
Réseau
|
Ligne 12 V, Haut débit | |
|
Tension nominale de ligne
|
Un | 12 V |
|
Tension DC max. de fonctionnement
|
Uc | 15 Vdc |
|
Fréquence max.
|
f max. | > 20 MHz |
|
Perte d'insertion
|
< 1 dB | |
|
Courant max. de ligne @25°C
|
IL | 300 mA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 20 kA |
|
Inductance en ligne (± 10 %)
|
non | |
|
Mode(s) de protection
|
Mode Commun / Mode Différentiel | |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
|
Up | 35 V |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
|
Up | 35 V |
|
Capacité max.
|
C | < 50 pF |
|
Courant de choc
Test 10/350µs x 2 - catégorie D1
|
Iimp | 5 kA |
|
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
|
In | 5 kA |
|
Résistance en ligne (± 10%)
|
4.7 Ohm |
|
Type de réseau
|
Télécom | |
|
Technologie
|
GDT + Diode écrêtage | |
|
Configuration Parafoudre
|
2 paires | |
|
Raccordement au réseau
|
Par vis : 1.5-2.5 mm² | |
|
Format
|
Boîtier montage DIN | |
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) | |
|
Matière boîtier
|
Thermoplastique UL94 V-0 | |
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 | |
|
Mise hors service de sécurité
|
Court-circuit | |
|
Indicateur de fin de vie
|
Interruption de transmission - mode de défaut 2 | |
|
Télésignalisation
|
Non | |
|
Dimensions
|
Voir schéma |
|
Conformité aux normes
|
IEC 61643-21 / NF EN 61643-21 / UL497B | |
|
Certification
|
UL 497B |
