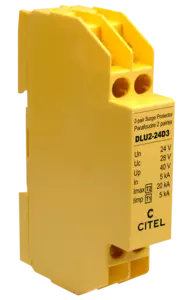

Parafoudre Data 2 paires monobloc

DLU2-24D3
Code Produit 640401
DLU2-24D3
  • Parafoudre en boîtier DIN
  • Boîtier Monobloc
  • 2 paires
  • Un : 24 V
  • Conforme NF EN 61643-21
  • Homologué UL497A

Les parafoudres DLU2 sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 2 paires se présentent en boîtier monobloc.


Réseau

4-20mA, Liaison 24V

Tension nominale de ligne
Un

24 V

Tension DC max. de fonctionnement
Uc

28 Vdc

Fréquence max.
f max.

3 MHz

Perte d'insertion

< 1 dB

Courant max. de ligne @25°C
IL

300 mA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

20 kA

Inductance en ligne (± 10 %)

non

Mode(s) de protection

Mode Commun / Mode Différentiel

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
Up

40 V

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
Up

40 V

Capacité max.
C

< 200 pF

Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp

5 kA

Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
In

5 kA

Résistance en ligne (± 10%)

4.7 Ohm

Type de réseau

Télécom

Technologie

GDT + Diode écrêtage

Configuration Parafoudre

2 paires

Raccordement au réseau

Par vis : 1.5-2.5 mm²

Format

Boîtier montage DIN

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Court-circuit

Indicateur de fin de vie

Interruption de transmission - mode de défaut 2

Télésignalisation

Non

Dimensions

Voir schéma

Poids

0.063 kg

Conformité aux normes

IEC 61643-21 / NF EN 61643-21 / UL497B

Certification

UL 497B
