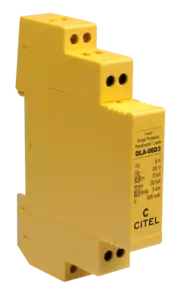

Parafoudre Data 1 paire DIN débrochable

DLAW-06D3
Code Produit 640801
DLAW-06D3
  • Parafoudre débrochable en boîtier DIN
  • 1 Paire
  • Un : 6 V
  • Protection du conducteur du blindage
  • Débranchement avec coupure de ligne
  • Conforme NF EN 61643-21
  • Homologué UL497B

Les parafoudres DLA sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.

Sélectionner une autre référence :

Réseau

RS422, RS485

Tension nominale de ligne
Un

6 V

Tension DC max. de fonctionnement
Uc

8 Vdc

Fréquence max.
-3dB, système 100 ohms
f max.

> 115 MHz

Fréquence max.
-1dB, système 100 ohms
f max.

> 50 MHz

Courant max. de ligne @25°C
IL

300 mA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

20 kA

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
Up

20 V

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
Up

20 V

Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp

5 kA

Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L

5 kA

Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE

5 kA

Résistance en ligne (± 10%)

4.7 Ohm

Type de réseau

Télécom

Déconnexion

Version spécifique avec coupure de ligne en absence de module.

Technologie

GDT + Diode écrêtage

Configuration Parafoudre

1 paire + blindage

Raccordement au réseau

Par vis : 0.5-2.5 mm²

Format

Boîtier DIN débrochable

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Court-circuit

Avec coupure de ligne en l’absence de module

Oui

Indicateur de fin de vie

Interruption de transmission - mode de défaut 2

Module(s) de remplacement

DLAM-06D3

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-21 / NF EN 61643-21 / UL497B
