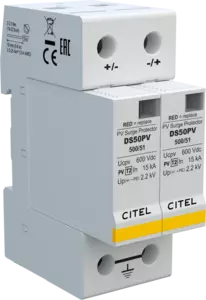

Parafoudre PV de type 2

DS50PV-500/51
Code Produit 480121
DS50PV-500/51
Disponibilité:
92,30 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre Type 2 pour Photovoltaïque
  • Tension PV : 500 Vdc
  • In : 15 kA
  • Imax : 40 kA
  • Modules débrochables
  • Télésignalisation (option)
  • Conforme IEC 61643-31/EN61643-31
Contactez-nous
Les parafoudres de type 2 DS50PV/51 sont destinés à la protection des réseaux d'alimentation photovoltaïque. La mise en œuvre de parafoudres de Type 2 est recommandée aux extrémités (côté panneaux et côté installation) de la ligne d'alimentation PV, notamment quand celle-ci est extérieure. Cette version DS50PV est basée sur l'utilisation des varistances spécifiques, procurant un schéma de protection en mode commun ou de mode commun et différentiel.
Sélectionner une autre référence :
Type de parafoudre
IEC

2
Réseau

Réseau PV 500 Vdc
Tension nominale réseau PV
 Uocstc

500 Vdc
Tension max. PV de fonctionnement
 Ucpv

600 Vdc
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 0.2 mA
Courant de fonct. permanent PV
Courant de consommation à Ucpv
 Icpv

< 0.1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

15 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total

60 kA
Tenue au courant de court-circuit PV
 Iscpv

15 000 A
Mode(s) de connexion

+/-/PE
Mode(s) de protection

Mode Commun
Niveau de protection +/PE (-/PE)
@ In (8/20µs)
 Up

2.2 kV
Technologie

MOV
Raccordement au réseau

Par vis : 2.5-25 mm²
Format

Boîtier modulaire débrochable
Enfichable

Oui
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du parafoudre de la ligne PV
Indicateur de fin de vie

2 indicateurs mécaniques
Module(s) de remplacement

DSM50PV-500/51
Télésignalisation

Option DS50PVS-500/51 - sortie sur contact inverseur
Dimensions

Voir schéma
Conformité aux normes

NF EN 50539-11
Certification
Déconnecteur thermique

Interne
Fusible de déconnexion

Sans
