Parafoudre BT pour éclairage à LED Classe 1

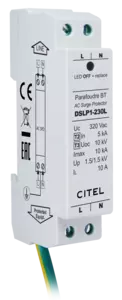

DSLP1-230L
Code Produit 352913
DSLP1-230L
  • Parafoudre Type 2 (ou 3) pour éclairage à LED
  • Très compact (bas profil)
  • Montage rail DIN
  • Conexion bornier à vis
  • Signalisation d'état
  • Déconnexion AC en fin de vie
  • Conforme NF EN 61643-11, IEC 61643-11
Contactez-nous
La gamme DSLP est une série de parafoudres AC compact pour montage DIN compacts conçu pour les systèmes d’éclairages LED. Les parafoudres DSLP sont très compacts pour être intégrer dans les luminaires et sont disponibles en 2 modes de raccordement (bornier vis ou ressort).
Sélectionner une autre référence :
Type de parafoudre
2 (ou 3)
Classe d'isolement
 I
Réseau
 220-240 V Monophasé
Régime de neutre
 TT-TN
Tension nominale de ligne
 Un 230-277 Vac
Tension AC max. de fonctionnement
Uc 320 Vac
Courant max. de ligne
@25°C
 IL 10 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT 1200 V/300A/200 ms déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 10 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 20 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 10 kV / 5 kA
Tenue surge IEEE C62.41.1
 10 kV / 10 kA
Mode(s) de protection
 Mode Commun / Mode Différentiel
Niveau de protection L/N
@ In (8/20µs)
 Up L/N 1.5 kV
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE 1.5 kV
Courant de court-circuit admissible
 Isccr 10 000 A
Technologie
 MOV + GDT
Raccordement au réseau
 Bornier vis 2.5 mm² max. Conducteur terre 2 mm² - long. 60 cm
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 LED verte OFF et coupure réseau AC
Indicateur de tension/fonctionnement
 Led verte ON
Dimensions
 Voir schéma
Conformité aux normes
 NF EN 61643-11 / IEC 61643-11
Certification
 CB
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
