Parafoudre BT pour éclairage à LED Classe 1

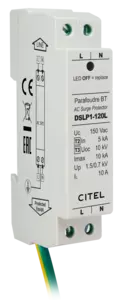

DSLP1-120L
Code Produit 352912
DSLP1-120L
  • Parafoudre Type 2 (ou 3) pour éclairage à LED
  • Très compact (bas profil)
  • Montage rail DIN
  • Connexion bornier à vis
  • Signalisation d'état
  • Déconnexion AC en fin de vie
  • Conforme NF EN 61643-11, IEC 61643-11

La gamme DSLP est une série de parafoudres AC compact pour montage DIN compacts conçu pour les systèmes d’éclairages LED. Les parafoudres DSLP sont très compacts pour être intégrer dans les luminaires et sont disponibles en 2 modes de raccordement (bornier vis ou ressort).

Sélectionner une autre référence :

Type de parafoudre
IEC

2 (ou 3)

Classe d'isolement

I

Réseau

120 Vac Monophasé

Régime de neutre

TT-TN

Tension nominale de ligne
Un

120 Vac

Tension AC max. de fonctionnement
Uc

150 Vac

Courant max. de ligne @25°C
IL

10 A

Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT

180 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT

230 Vac déconnexion

Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT

1200 V/300A/200 ms déconnexion

Courant résiduel
Courant de fuite à la Terre
Ipe

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

5 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

10 kA

Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc

10 kV / 5 kA

Tenue surge IEEE C62.41.1

10 kV / 10 kA

Mode(s) de protection

Mode Commun / Mode Différentiel

Niveau de protection L/N
@ In (8/20µs)
Up L/N

0.7 kV

Niveau de protection N/PE
@ In (8/20µs)
Up N/PE

1.5 kV

Courant de court-circuit admissible
Isccr

10 000 A

Technologie

MOV + GDT

Raccordement au réseau

Bornier vis 2.5 mm² max. Conducteur terre 2 mm² - long. 60 cm

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion du réseau AC

Indicateur de fin de vie

LED verte OFF et coupure réseau AC

Indicateur de fonctionnement

Led verte ON

Dimensions

Voir schéma

Conformité aux normes

NF EN 61643-11 / IEC 61643-11

Certification

CB

Déconnecteur thermique

Interne

Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
