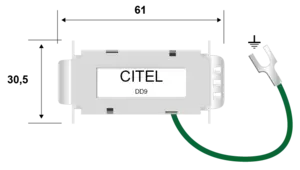

Parafoudre Sub-D pour lignes de données

DD9-24V
Code Produit 6147
DD9-24V
  • Parafoudre Sub-D
  • Pour lignes RS232, RS485
  • Connectique 9 points
  • Mise en œuvre instantanée
  • Protection secondaire
Contactez-nous
Les parafoudres DD9ESD sont destinés à protéger les terminaux sensibles connectés aux lignes de données équipées de connecteurs type 'SubD'. Afin de garantir une compatibilité totale avec les lignes, l'ensemble des contacts des connecteurs est transmis et protégé.
Sélectionner une autre référence :
Réseau
 RS232, RS485, 4-20mA
Tension nominale de ligne
 Un 24 Vdc
Tension DC max. de fonctionnement
 Uc 40 Vdc
Fréquence max.
 f max. > 10 MHz
Débit de données max.
 < 40 Mbps
Perte d'insertion
 < 1 dB
Courant max. de ligne
@25°C
 IL 750 mA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 125 A
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 1125 A
Inductance en ligne (± 10 %)
 non
Mode(s) de protection
 Mode Commun
Niveau de protection
Catégorie C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up 130 V
Niveau de protection
Catégorie C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up 65 V
Courant de décharge nominal
Catégorie C2 (8/20μs), 10 applications, X-X (Ligne/Ligne)
 In 125 A
Courant de décharge nominal
Catégorie C2 (8/20μs), 10 applications, X-C (Ligne/Terre)
 In 125 A
Résistance en ligne
 < 0.05 Ohm
Capacité
@1MHz, X-C (Ligne/Terre)
 C < 500 pF
Technologie
 Diode écrêtage
Configuration Parafoudre
 9 fils
Raccordement au réseau
 D Sub 9 pts male/fem. en entrée/sortie
Format
 Connecteur gigogne D Sub
Montage
 Sur câble
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Utilisation extérieure
 Non
Mise hors service de sécurité
 Court-circuit - interruption de transmission - mode de défaut 2
Indicateur de fin de vie
 Interruption de transmission
Télésignalisation
 Non
Brochage
 tous les fils transmis et protégés
Dimensions
 Voir schéma
Poids
 0.063 kg
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21 / UL497B
Certification
 UL 497B
