Parafoudre BT Type 2 Triphasé
Code Produit : 461826
DS44S-690/Y
- Parafoudre type 2 pour réseau triphasé 690 Vac
- In : 20 kA
- Imax : 40 kA
- Module débrochable par phase
- Télésignalisation d'état
- Conforme NF EN 61643-11, CEI 61643-11
- Homologué UL1449 ed.5
Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT.
Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée.
Les parafoudres DS40 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.
Télécharger la fiche technique
|
Type de parafoudre
|
IEC | 2 |
|
Réseau
|
690 V Triphasé + N |
|
|
Tension nominale de ligne
|
Un | 690 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 1300 Vac |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 1000 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 1325 Vac déconnexion |
|
Courant de fonct. Permanent
Courant permanent à Uc
|
Ic | < 1 mA |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 40 kA |
|
Mode(s) de connexion
|
L/PE |
|
|
Mode(s) de protection
|
Mode Commun |
|
|
Niveau de protection L/PE
@ In (8/20µs)
|
Up L/PE | 3.5 kV |
|
Courant de court-circuit admissible
|
Isccr | 25 000 A |
|
Technologie
|
MOV |
|
|
Configuration Parafoudre
|
Triphasé |
|
|
Raccordement au réseau
|
Par vis : 2.5-25 mm² / par bus |
|
|
Format
|
Boîtier modulaire débrochable |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Mise hors service de sécurité
|
Déconnexion du réseau AC |
|
|
Indicateur de fin de vie
|
1 indicateur mécanique par pôle |
|
|
Module(s) de remplacement
|
DSM40-690 |
|
|
Télésignalisation
|
Sortie sur contact inverseur |
|
|

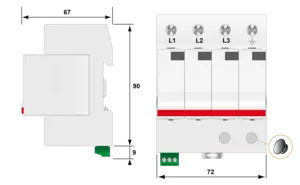

Dimensions
|
Voir schéma |
|
|
Poids
|
0.443 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 |
|
|
Certification
|
CSA / UL Listed |
|
|
Normes environnementales
|
EU RoHS |
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
|
|
Fusible de déconnexion
|
Fusible type gG - 50 A |
