Basse Tension

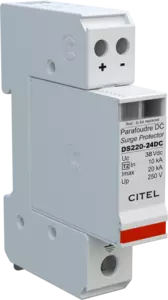

Parafoudre DC de Type 2
DS220-24DC
Parafoudre pour alimentation continue - 24 Vdc
DS220-24DC
Code Produit
390501
Découvrez notre dernière nouveauté : le
DDC20C-20-38
Parafoudre pour Alimentation Continue DC ou PV
24 Vdc
Design compact
Imax : 20 kA
Module débrochable
Option télésignalisation
Fiche Produit
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les parafoudres DS2x0-dc sont utilisés pour la protection des équipements, connectés à des alimentations continues. Le schéma utilisé est basé sur des varistances de tension adaptée au réseau. Celles-ci sont équipées de déconnecteurs thermique afin de contrôler leur éventuelle fin de vie. Ils s'installent sur rail symétrique et se raccorde en parallèle au réseau à protéger.
Sélectionner une autre référence :
Propriétés électriques
Propriétés Mécaniques
Normes
Déconnecteurs associés
Schemas
Type de parafoudre
2
Réseau
Réseau DC ou PV 24Vdc
Tension nominale continue
Un-dc
24 Vdc
Tension nominale réseau PV
Uocstc
24 Vdc
Tension AC max. de fonctionnement
Uc
30 Vac
Tension max. PV de fonctionnement
Ucpv
38 Vdc
Tension DC max. de fonctionnement
Uc
38 Vdc
Courant max. de ligne
@25°C
IL
50 A
Courant résiduel
Courant de fuite à la Terre
Ipe
< 0.1 mA
Courant de fonct. permanent PV
Courant de consommation à Ucpv
Icpv
< 0.1 mA
Courant de suite
If
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In
10 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax
20 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total
40 kA
Tenue au courant de court-circuit PV
Iscpv
1000 A
Mode(s) de connexion
+/-/PE
Mode(s) de protection
Mode Commun
Niveau de protection +/PE (-/PE)
@ In (8/20µs)
Up
250 V
Technologie
MOV
Configuration Parafoudre
2 poles
Raccordement au réseau
Par vis : 1.5-10mm² (conducteurs actifs) et 2.5-25mm² (PE)
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu
-40/+85°C
Indice de protection
IP20
Utilisation extérieure
Non
Mise hors service de sécurité
Déconnexion du réseau DC
Indicateur de fin de vie
2 indicateurs mécaniques
Module(s) de remplacement
DSM220-24DC
Télésignalisation
option DS220S-24DC : sortie sur contact inverseur
Dimensions
Voir schéma
Poids
0.109 kg
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
UL 497B
Déconnecteur thermique
Interne
Fusible de déconnexion
Fusible type gG - 20 A
×
Description:
Parafoudre pour alimentation continue - 24 Vdc
Conformité aux normes:
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification:
UL 497B
Technologie:
MOV
Configuration Parafoudre:
2 poles
Télésignalisation:
option DS220S-24DC : sortie sur contact inverseur
Type de parafoudre :
2
Réseau:
Réseau DC ou PV 24Vdc
Tension AC max. de fonctionnement :
30 Vac
Tension max. PV de fonctionnement:
38 Vdc
Tension DC max. de fonctionnement:
38 Vdc
Courant résiduel :
< 0.1 mA
Courant de décharge maximal :
20 kA
Courant de décharge maximal total :
40 kA
CITEL
Référence:
DS220-24DC
Code Produit:
390501
Ou équivalent
