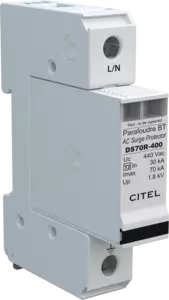

Parafoudre BT de Type 2 unipolaire

DS71R-400
Code Produit 321401
DS71R-400
Disponibilité:
119,20 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Découvrez notre dernière nouveauté : le DAC80-10-440
  • Parafoudre Unipolaire renforcé de Type 2
  • In : 30 kA
  • Imax : 70 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11
  • Homologué UL1449 ed.5
Contactez-nous
Les parafoudres de type 2 DS70R sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée. Les parafoudres DS70R sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre. Ils sont raccordés entre conducteurs actifs (phase(s) et neutre) et réseeau de masse (PE).
Sélectionner une autre référence :
Type de parafoudre
IEC

2
Réseau

230/400 V
Tension nominale de ligne
 Un

400 Vac
Tension AC max. de fonctionnement
Uc

440 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

30 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

70 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total

70 kA
Mode(s) de connexion

L/N ou N/PE
Mode(s) de protection

Mode Commun ou Mode Différentiel
Niveau de protection
@ In (8/20µs)
 Up

1.8 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA

1.5 kV
Tension résiduelle à 10 kA
@ 8/20µs
 Up-10kA

1.4 kV
Courant de court-circuit admissible
 Isccr

25 000 A
Technologie

MOV
Configuration Parafoudre

Unipolaire
Raccordement au réseau

Par vis : 2.5-25 mm² / par bus
Format

Boîtier modulaire débrochable
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

2 indicateurs mécaniques par pôle
Module(s) de remplacement

DSM70R-400
Télésignalisation

option DS71RS-400 :sortie sur contact inverseur
Dimensions

Voir schéma
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification

CSA / UL
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

100 A min. - 125 A max. - Fusible type gG
