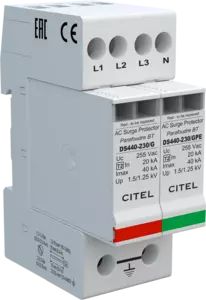

Parafoudre triphasé+N - 230/400 V - Type 2 compact débrochable
DS440-230/G
Code Produit : 311722
- Parafoudre Compact Triphasé
- In : 20 kA
- Imax : 40 kA
- Protection Mode Commun et Différentiel
- Module débrochable
- Option télésignalisation
- Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.4
Télécharger la fiche technique
Les parafoudres compacts triphasés de Type 2 , DS440 sont utilisés principalement pour la protection des réseaux triphasés au niveau du TGBT.
Ces produits offrent une protection de mode commun (entre conducteurs actifs et Terre) ou mode commun et différentiel (version DS440xxx/G),
Le schéma électrique du DS440 inclut des varistances forte puissance équipées de déconnecteurs et d'indicateurs associés ainsi que d'éclateur spécifique.
Il est constitué d'une embase fixe, permettant ainsi une maintenance simple et rapide en cas de défaut (déconnexion du réseau)
Sélectionner une autre référence :
| Type de parafoudre | 2 | |
| Réseau | 230/400 V triphasé | |
| Régime de neutre | TT-TN | |
| Tension nominale de ligne | Un | 230 Vac |
| Tension AC max. de fonctionnement L-N | Uc | 255 Vac |
| Caractéristique surtension temporaire (TOV) 5sec. | UT | 335 Vac tenue |
| Caractéristique surtension temporaire (TOV) 120 mn | UT | 440 Vac déconnexion |
| Caractéristique surtension temporaire N/PE (TOV HT) | UT | 1200 V/300A/200 ms tenue |
| Courant residuel | Ipe | Aucun |
| Courant de fonct. Permanent | Ic | 0.5 mA |
| Courant de suite | If | Aucun |
| Courant de décharge nominal | In | 20 kA |
| Courant de décharge maximal | Imax | 40 kA |
| Courant de décharge maximal total | Imax Total | 40 kA |
| Mode(s) de connexion | L/N et N/PE | |
| Mode(s) de protection | Mode Commun/Différentiel | |
| Tension résiduelle à 5 kA | Up-5kA | 1.5/0.9 kV |
| Niveau de protection L/N | Up L/N | 1.25 kV |
| Courant de court-circuit admissible | Isccr | 10 000 A |
| Technologie | MOV | |
| Configuration Parafoudre | Triphasé+Neutre | |
| Raccordement au réseau | par vis : 1.5-10mm² (L/N) ou 2.5-25mm² (PE) | |
| Format | Boîtier modulaire débrochable | |
| Montage | Rail DIN symétrique 35 mm (DIN 60715) | |
| Matière boîtier | Thermoplastique UL94-V0 | |
| Température de fonctionnement | Tu | -40/+85°C |
| Indice de protection | IP20 | |
| Mise hors service de sécurité | Déconnexion | |
| Indicateur de fin de vie | 3 indicateurs mécaniques | |
| Module(s) de remplacement | DSM440-230/G et DSM440-230/GPE | |
| Télésignalisation | Option DS440S-230/G : sortie sur contact inverseur | |
| Dimensions | Voir schéma | |
| Poids | 0.214 kg |
| Conformité aux normes | IEC 61643-11 / NF EN 61643-11 / UL1449 ed.4 | |
| Certification | EAC |
| Déconnecteur thermique | Interne | |
| Disjoncteur différentiel de l'installation (si existant) | Type 'S' ou retardé | |
| Fusibles | 50 A mini. - 125 A max. - Fusible type gG |
