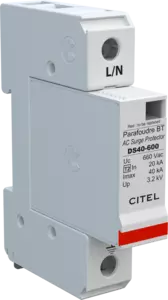

Parafoudre BT Type 2 unipolaire débrochable
DS41-600
DS41-600
Code Produit: 331501
  • Parafoudre Unipolaire de Type 2
  • In : 20 kA
  • Imax : 40 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, CEI 61643-11
  • Homologué UL1449 ed.4
Notice d'installation

Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée.

Les parafoudres DS40 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.



Type de parafoudre
suivant test CEI
2
Réseau
347/600 V
Tension nominale de ligne
377 Vac
Tension AC max. de fonctionnement L-N
660 Vac
Caractéristique surtension temporaire (TOV) 5sec.
sans déconnexion
870 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
sans déconnexion ou avec déconnexion de sécurité
1150 Vac déconnexion
Courant residuel
Courant de fuite à la Terre
< 0.5 mA
Courant de fonct. Permanent
Courant permanent à Uc
0.5 mA
Courant de suite
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
40 kA
Courant de court-circuit admissible
25000 A
Mode(s) de connexion
L/PE et N/PE
Mode(s) de protection
Mode Commun ou Mode Différentiel
Niveau de protection
@ In (8/20µs)
3.2 kV
Technologie MOV
Configuration Parafoudre Unipolaire
Connexion au réseau par vis : 2.5-25 mm² / par bus
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN60715)
Matière boîtier Thermoplastique UL94-V0
Température de fonctionnement -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Déconnexion
Indicateur de fin de vie 1 indicateur mécanique
Module(s) de remplacement
DSM40-600
Télésignalisation
option DS41S-600 : sortie sur contact inverseur
Dimensions
Voir schéma
Certifications
UL / CSA /EAC
Conformité aux normes
CEI 61643-11 / NF EN 61643-11 / UL1449 ed.4
Disjoncteur différentiel de l'installation (si existant) Type 'S' ou retardé
Déconnecteur thermique Interne
Fusibles
Fusible type gG - 50 A
