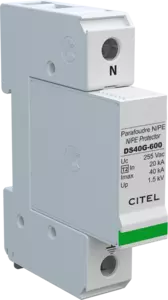

Parafoudre N/PE de Type 2

DS40G-600
Code Produit 381813
DS40G-600
  • Découvrez notre dernière nouveauté : le DAC50G-10-440
  • Parafoudre Multipolaire de Type 2
  • In : 20 kA
  • Imax total : 40 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11
  • Homologué UL1449 ed.5

Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée. Les parafoudres DS40 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.

Sélectionner une autre référence :

Type de parafoudre
IEC

2

Réseau

230/400 V

Tension AC max. de fonctionnement
Uc

255 Vac

Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT

335 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT

440 Vac tenue

Courant résiduel
Courant de fuite à la Terre
Ipe

Aucun

Courant de suite
If

Oui

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

20 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

40 kA

Niveau de protection
@ In (8/20µs)
Up

1.5 kV

Courant de court-circuit admissible
Isccr

25 000 A

Technologie

Eclateur à Gaz

Raccordement au réseau

Par vis : 4-25 mm² / par bus

Format

Boîtier modulaire débrochable

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion du réseau AC

Module(s) de remplacement

DSM40G-600

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5

Certification

UL Recognized

Déconnecteur thermique

Interne

Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé

Fusible de déconnexion

Fusible type gG - 50 A
