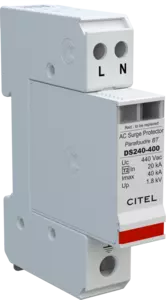

Parafoudre monophasé 230 V - Type 2 compact débrochable

DS240-400
Code Produit 311401
DS240-400
Disponibilité:
75,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Découvrez notre dernière nouveauté : le DAC40C-20-440
  • Parafoudre Compact Monophasé
  • In : 20 kA
  • Imax : 40 kA
  • Protection Mode Commun
  • Module débrochable
  • Option télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11
  • Homologué UL1449 ed.5
Contactez-nous
Les parafoudres compacts monophasés de Type 2 , DS240 sont utilisés principalement pour la protection des réseaux monophasés au niveau du TGBT. Ces produits offrent une protection de mode commun (entre conducteurs actifs et Terre) ou mode commun et différentiel (version DS240xxx/G), Le schéma électrique du DS240 inclut des varistances forte puissance équipées de déconnecteurs et d'indicateurs associés ainsi que d'éclateur spécifique. Il est constitué d'une embase fixe, permettant ainsi une maintenance simple et rapide en cas de défaut (déconnexion du réseau)
Sélectionner une autre référence :
Type de parafoudre
IEC

2
Réseau

230 Vac Monophasé
Régime de neutre

IT
Tension nominale de ligne
 Un

400 Vac
Tension AC max. de fonctionnement
Uc

440 Vac
Courant max. de ligne
si connexion en série
 IL

20 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 0.5 mA
Courant de fonct. Permanent
Courant permanent à Uc
 Ic

0.5 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total

80 kA
Mode(s) de protection

Mode Commun
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA

1.3 kV
Niveau de protection MC/MD
@ In (8/20µs)
 Up mc/md

1.8 kV
Courant de court-circuit admissible
 Isccr

10 000 A
Technologie

MOV
Configuration Parafoudre

Monophasé
Raccordement au réseau

Par vis : 1.5-10 mm² (L/N) ou 2.5-25 mm² (PE)
Format

Boîtier modulaire débrochable
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

2 indicateurs mécaniques
Module(s) de remplacement

DSM240-400
Télésignalisation

Option DS240S-400 : sortie sur contact inverseur
Dimensions

Voir schéma
Poids

0.143 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification

CSA / UL
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

50 A min. - 125 A max. - Fusible type gG
