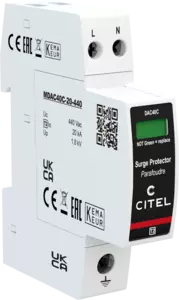

Parafoudre monophasé 230 V - Type 2 compact débrochable

DAC40C-20-440
Code Produit 821510411
DAC40C-20-440
Disponibilité:
81,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre Compact Monophasé type 2 (ou 3)
  • In : 20 kA
  • Imax : 40 kA
  • Protection Mode Commun/Différentiel
  • Module débrochable
  • Télésignalisation (Option)
  • Certifié NF EN 61643-11 et IEC 61643-11
  • Conforme UL1449 ed.5
Contactez-nous
Les parafoudres débrochables compacts de Type 2 DAC40C sont destinés à être connectés au niveau des TGBT ou des tableaux divisionnaires. Leur format compact permet de les installer dans des encombrements très réduits. Les parafoudres DAC40C sont disponibles ont une capacité d'écoulement de 40 kA, en configuration monophasé ou triphasé et avec des nombreuses tensions afin de pouvoir protéger tout type de réseaux. Basés sur la technologie varistance équipée de déconnecteur et d’indicateur associé, ces parafoudres permettent de garantir une efficacité de protection, une capacité d'écoulement et une fiabilité maximales.
Sélectionner une autre référence :
Type de parafoudre
IEC

2
Réseau

230 Vac Monophasé
Régime de neutre

IT
Tension AC max. de fonctionnement
Uc

440 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total

80 kA
Mode(s) de protection

L/PE et N/PE
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE

1.8 kV
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE

1.8 kV
Courant de court-circuit admissible
 Isccr

10 000 A
Technologie

MOV
Configuration Parafoudre

Monophasé
Raccordement au réseau

Par vis : L/N = 1.5-10mm² (16 mm² rigide) ou PE = 2.5-25mm² (35 mm² rigide)
Compact

Oui
Format

Boîtier modulaire débrochable
Enfichable

Oui
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement

MDAC40C-20-440
Télésignalisation

Option DAC40CS-20-440 : sortie sur contact inverseur
Câblage pour télésignalisation

1.5 mm² max.
Tension/Courant max. pour télésignalisation

250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

Voir schéma - 1TE (EN43880)
Poids

4kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification

KEMA
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

50 A min. - 125 A max. - Fusible type gG
