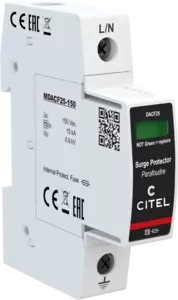

Parafoudre BT Type 2 unipolaire débrochable

DACF25-10-150
Code Produit 821410111
DACF25-10-150
Disponibilité:
56,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre Unipolaire de Type 2
  • In : 15 kA
  • Imax : 25 kA
  • Fusibles internes
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
Contactez-nous
Les parafoudres débrochables de type 2 DACF25 sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. En complément de leur déconnecteur thermique lié à la varistance, ils sont équipés en interne d'une protection contre les courants de court-circuit, ce qui évite l’usage de fusible ou de disjoncteur externe complémentaire comme l’exige la normalisation. Le fonctionnement d’un des deux déconnecteurs activera l’indicateur de défaut et la télésignalisation (option). Cette solution permet une simplification de la mise en œuvre et une compacité d’installation. Les DACF25 sont destinés à être montés en multipolaire pour protéger les réseaux mono et triphasé.
Sélectionner une autre référence :
Type de parafoudre
IEC

2
Tension AC max. de fonctionnement
Uc

150 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

230 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

15 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

25 kA
Niveau de protection
@ In (8/20µs)
 Up

0.9 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA

0.6 kV
Courant de court-circuit admissible
 Isccr

100 000 A
Technologie

MOV
Configuration Parafoudre

Unipolaire
Raccordement au réseau

Par vis : 2.5-25 mm² (35 mm² rigide)
Format

Boîtier modulaire débrochable
Enfichable

Oui
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement

MDACF25-150
Télésignalisation

option DACF25S-10-150 : sortie sur contact inverseur
Câblage pour télésignalisation

1.5 mm² max.
Tension/Courant max. pour télésignalisation

250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

Voir schéma - 1TE (EN43880)
Poids

0.106 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

Interne (calibre équivalent AC : 40A, Type gG)
Fusibles intégrés

Oui
