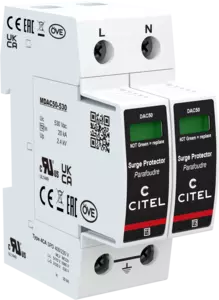

Parafoudre BT Type 2 Monophasé débrochable
DAC50-20-530
DAC50-20-530
Code Produit: 821110512
  • Parafoudre Unipolaire de Type 2
  • In : 20 kA
  • Imax : 50 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, CEI 61643-11
Notice d'installation

Les parafoudres débrochables de Type 2 DAC50 sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. Basés sur la technologie varistance forte puissance équipée de déconnecteur et d’indicateur associé, ces parafoudres garantissent une efficacité de protection, une capacité d'écoulement et une fiabilité maximales.

Les parafoudres DAC50 sont disponibles en version multipolaires et en multiples tensions pour protéger tout type de réseaux monophasés ou triphasés.



Type de parafoudre
suivant test CEI
2
Réseau
480 V monophasé
Régime de neutre
IT
Tension AC max. de fonctionnement L-N 530 Vac
Caractéristique surtension temporaire (TOV) 5sec.
sans déconnexion
700 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
sans déconnexion ou avec déconnexion de sécurité
920 Vac déconnexion
Courant residuel
Courant de fuite à la Terre
< 1 mA
Courant de suite
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
50 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
100 kA
Courant de court-circuit admissible 50000 A
Niveau de protection L/PE
@ In (8/20µs)
1.8 kV
Niveau de protection N/PE
@ In (8/20µs)
2.5kV
Tension résiduelle à 10 kA
@ 8/20µs
1.5 kV
Tension résiduelle à 5 kA
@ 8/20µs
1.3 kV

Technologie MOV
Configuration Parafoudre Monophasé
Connexion au réseau par vis : 2.5-25 mm² / par bus
Format Boîtier modulaire débrochable
Montage Rail DIN symétrique 35 mm (EN60715)
Matière boîtier Thermoplastique UL94-V0
Température de fonctionnement -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Déconnexion
Indicateur de fin de vie 1 indicateur mécanique par pôle
Module(s) de remplacement
MDAC50-530
Télésignalisation option DAC50S-20-530 : sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes CEI 61643-11 / NF EN 61643-11 / UL1449 ed.4
Certifications OVE
Fusibles
Fusible type gG - 125 A
Déconnecteur thermique Interne
Disjoncteur différentiel de l'installation (si existant) Type 'S' ou retardé
