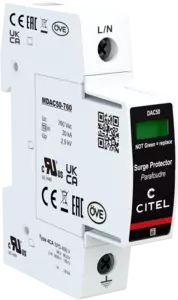

Parafoudre BT Type 2 unipolaire débrochable
DAC50-10-760
DAC50-10-760
Code Produit : 821110711
  • Parafoudre Unipolaire de Type 2
  • In : 20 kA
  • Imax : 50 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11

Les parafoudres débrochables de Type 2 DAC50 sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. Basés sur la technologie varistance forte puissance équipée de déconnecteur et d’indicateur associé, ces parafoudres garantissent une efficacité de protection, une capacité d'écoulement et une fiabilité maximales. Les parafoudres DAC50 sont disponibles en version multipolaires et en multiples tensions pour protéger tout type de réseaux monophasés ou triphasés.


Type de parafoudre 2
Tension AC max. de fonctionnement L-N Uc 760 Vac
Caractéristique surtension temporaire (TOV) 5sec. UT 1000 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn UT 1325 Vac déconnexion
Courant residuel Ipe < 1 mA
Courant de suite If Aucun
Courant de décharge nominal In 20 kA
Courant de décharge maximal Imax 50 kA
Niveau de protection Up 2.9 kV
Tension résiduelle à 5 kA Up-5kA 2.6 kV
Courant de court-circuit admissible Isccr 50 000 A
Technologie MOV
Configuration Parafoudre Unipolaire
Raccordement au réseau Par vis : 2.5-25 mm² (35 mm² rigide)
Format Boîtier modulaire débrochable
Montage Rail DIN symétrique 35 mm (DIN 60715)
Matière boîtier Thermoplastique UL94-V0
Température de fonctionnement Tu -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Déconnexion du réseau AC
Indicateur de fin de vie 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement MDAC50-760
Télésignalisation option DAC50S-10-760 : sortie sur contact inverseur
Dimensions Voir schéma - 1TE (EN43880)
Conformité aux normes IEC 61643-11 / NF EN 61643-11 / UL1449 ed.4
Certification OVE / EAC
Déconnecteur thermique Interne
Disjoncteur différentiel de l'installation (si existant) Type 'S' ou retardé
Fusibles 50 A mini. - 125 A max. - Fusible type gG
