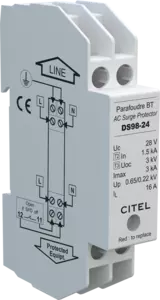

Parafoudre monophasé Type 2 - 24 V - Monobloc
Code Produit : 350904
DS98-24
- Découvrez notre dernière nouveauté : le DDCN03S-21YG-30
- Parafoudre compact monophasé type 2 (ou 3)
- Déconnexion de sécurité en ligne
- Double connexion en serie
- Télésignalisation de déconnexion
- Protection mode commun et différentiel
- Monobloc et économique
Le parafoudre de type 2 DS98-24 est utilisé pour la protection contre les surtensions transitoires générées par la foudre des équipements connectés aux circuits d'alimentation 24 Vac ou dc des installations électrique.
Compact, il s'installe à proximité de l'équipement à protéger et offre une protection en mode commun et différentiel.
Télécharger la fiche technique
|
Type de parafoudre
|
IEC | 2+3 |
|
Réseau
|
24 V monophasé |
|
|
Tension nominale de ligne
|
Un | 24 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 28 Vac |
|
Courant max. de ligne @25°C
|
IL | 16 A |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 1.5 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 3 kA |
|
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 3 kV |
|
Tenue surge IEEE C62.41.1
|
3 kV |
|
|
Mode(s) de protection
|
Mode Commun / Mode Différentiel |
|
|
Niveau de protection L/N
@ In (8/20µs)
|
Up L/N | 220 V |
|
Niveau de protection N/PE
@ In (8/20µs)
|
Up N/PE | 650 V |
|
Courant de court-circuit admissible
|
Isccr | 10 000 A |
|
Configuration Parafoudre
|
Monophasé |
|
|
Raccordement au réseau
|
Par vis : 2.5 mm² max. |
|
|
Format
|
Boîtier modulaire monobloc |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Utilisation extérieure
|
Non |
|
|
Mise hors service de sécurité
|
Déconnexion du réseau AC |
|
|
Indicateur de fin de vie
|
Témoin rouge allumé |
|
|
Télésignalisation
|
Contact NF ouvert |
|
|
Dimensions
|
Voir schéma |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 |
|
|
Certification
|
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
|
|
Fusible de déconnexion
|
Fusible type gG - 20 A |
