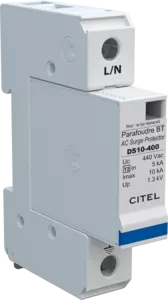

Parafoudre BT de Type 2 (ou 3) unipolaire

DS11-400
Code Produit 341401
DS11-400
  • Parafoudre Unipolaire de Type 2
  • In : 5 kA
  • Imax : 10 kA
  • Module débrochable par phase
  • Option télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contactez-nous
Les parafoudres de type 2, DS10 sont utilisés principalement pour la protection des réseaux monophasés et triphasés. Ils sont installés à l'origine de l'installation pour les sites faiblement exposés ou au niveau du tableau divisionnaire en aval d'un parafoudre de plus forte énergie. Le schéma électrique inclut une varistance équipée d'un déconnecteur et de son indicateur associé. Ces parafoudres, pouvant être aussi classés en Type 3, sont destinés à la protection secondaire, en aval du parafoudre de Type 2. Les parafoudres DS10 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.
Sélectionner une autre référence :
Type de parafoudre
IEC

2+3
Réseau

230/400 V
Tension nominale de ligne
 Un

400 Vac
Tension AC max. de fonctionnement
Uc

440 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 0.5 mA
Courant de fonct. Permanent
Courant permanent à Uc
 Ic

0.5 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

10 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total

10 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc

10 kV
Tenue surge IEEE C62.41.1

10 kV
Mode(s) de connexion

L/N ou N/PE
Mode(s) de protection

Mode Commun ou Mode Différentiel
Niveau de protection
@ In (8/20µs)
 Up

1.3 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA

1.3 kV
Courant de court-circuit admissible
 Isccr

25 000 A
Technologie

MOV
Configuration Parafoudre

Unipolaire
Raccordement au réseau

Par vis : 2.5-25 mm² / par bus
Format

Boîtier modulaire débrochable
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

1 indicateur mécanique
Module(s) de remplacement

DSM10-400
Télésignalisation

option DS11S-400 : sortie sur contact inverseur
Dimensions

Voir schéma
Poids

0.153 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification

UL Recognized
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

20 A min. - 125 A max. - Fusible type gG
