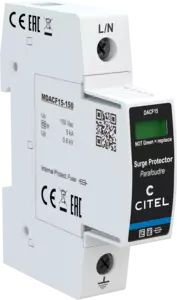

Parafoudre BT Type 2+3 unipolaire débrochable avec fusible intégré

DACF15-10-150
Code Produit 821310111
DACF15-10-150
  • Parafoudre de Type 2 (ou 3)
  • Fusibles internes
  • Faible calibre du déconnecteur interne = coordination systématique avec disjoncteur amont
  • In : 5 kA
  • Imax : 15 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
Contactez-nous
Les produits de la gamme ont pour particularité d'intégré le fusible amont, ce qui permet un gain de place dans l'installation électrique estimé à 60%. Les parafoudres débrochables de type 2 (ou 3) DACF15 sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. En complément de leur déconnecteur thermique lié à la varistance, ils sont équipés en interne d'une protection contre les courants de court-circuit, ce qui évite l’usage de fusible ou de disjoncteur externe complémentaire comme l’exige la normalisation. Le fonctionnement d’un des deux déconnecteurs activera l’indicateur de défaut et la télésignalisation (option). Cette solution permet une simplification de la mise en œuvre et une compacité d’installation. Les DACF15 sont destinés à être montés en multipolaire pour protéger les réseaux mono et triphasé.
Sélectionner une autre référence :
Type de parafoudre
2 (ou 3)
Tension AC max. de fonctionnement
Uc 150 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 230 Vac tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe < 1 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 15 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 10 kV
Niveau de protection
@ In (8/20µs)
 Up 0.6 kV
Courant de court-circuit admissible
 Isccr 100 000 A
Technologie
 MOV
Configuration Parafoudre
 Unipolaire
Raccordement au réseau
 Par vis : 2.5-25 mm² (35 mm² rigide)
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement
 MDACF15-150
Télésignalisation
 option DACF15S-10-150 : sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.106 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Interne (calibre équivalent AC : 25A, Type gG)
Fusibles intégrés
 Oui
