Parafoudre BT de Type 1+2+3 Monophasé

DACN1-25VGS-20-440
Code Produit : 29222022
DACN1-25VGS-20-440
  • Parafoudre Unipolaire de Type 1+2+3
  • Technologie VG
  • Monobloc
  • In : 25 kA
  • Iimp: 25 kA (onde 10/350µs)
  • Aucun courant de fuite
  • Télésignalisation
  • Tenue au TOV optimisée
  • Conforme NF EN 61643-11 et IEC 61643-11

La gamme DACN1-25VG se compose de parafoudres de Type 1+2, installés dans le tableau de distribution principal d'alimentation AC connecté au paratonnerre ou du côté basse tension du transformateur de l'éolienne et côté réseau du convertisseur. Équipée de la technologie VG exclusive de CITEL, la gamme atteint un niveau de protection élevé, garantissant une efficacité de protection maximale, une absence de courants de suite et de fuite, une simplification d'utilisation (aucun parafoudre supplémentaire requis) et une durée de vie maximale.


Type de parafoudre
1+2+3
Réseau
230/400 V
Tension AC max. de fonctionnement
Uc 440 Vac
Courant max. de ligne
IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 25 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 70 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 25 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 50 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc 6 kV
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 156 kJ/ohm
Mode(s) de protection
L/PE et N/PE
Niveau de protection
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
Up 1.5 kV
Courant de court-circuit admissible
Isccr 50 000 A
Technologie
Technologie VG (MOV+GSG)
Configuration Parafoudre
2 poles
Raccordement au réseau
Par vis : 2.5-25 mm² (35 mm² rigide)
Format
Boîtier modulaire unipolaire
Enfichable
Non
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique - Rouge/Vert
Télésignalisation
Sortie sur contact inverseur
Câblage pour télésignalisation
1.5 mm² max.
Tension/Courant max. pour télésignalisation
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

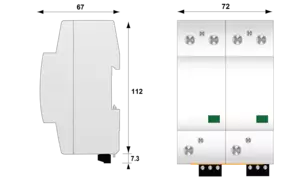

Voir schéma - 4TE (EN43880)
Poids
0.836 kg
Conformité aux normes
NF EN 61643-11 / IEC 61643-11
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusibles
Assemblage fusible : SFD1-13S-20 / ou fusible 125 A min. - 315 A max. - Type gG
