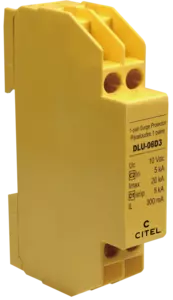

Parafoudre Data 1 paire monobloc

DLU-06D3
Code Produit 640501
DLU-06D3
  • Parafoudre en boîtier DIN
  • Boîtier Monobloc
  • 1 paire
  • Un : 6 V
  • Protection du conducteur du blindage
  • Conforme NF EN 61643-21
  • Certifié UL497A
Contactez-nous
Les parafoudres DLU sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire se présentent en boîtier monobloc.
Réseau
 RS422
Tension nominale de ligne
 Un 6 V
Tension DC max. de fonctionnement
 Uc 10 Vdc
Fréquence max.
 f max. > 3 MHz
Perte d'insertion
 < 1 dB
Courant max. de ligne
@25°C
 IL 300 mA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 20 kA
Inductance en ligne
 Aucune
Mode(s) de protection
 Mode Commun / Mode Différentiel
Niveau de protection
Suivant catégorie d'essai C3 de l'IEC 61643-21 - Ligne/Ligne
 Up 20 V
Capacité max.
C < 50 pF
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp 5 kA
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
 In 5 kA
Résistance en ligne
 < 4.7 Ohm
Type de réseau
 Télécom
Technologie
 GDT + Diode écrêtage
Configuration Parafoudre
 1 paire + blindage
Raccordement au réseau
 Par vis : 1.5-2.5 mm²
Format
 Boîtier montage DIN
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Court-circuit
Indicateur de fin de vie
 Interruption de transmission - mode de défaut 2
Dimensions
 Voir schéma
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21 / UL497A
Certification
 UL 497B
