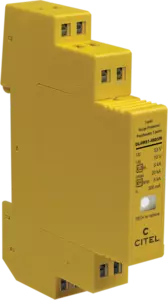

Parafoudre Data 1 paire DIN débrochable

DLAWS1-48D3/R
Code Produit 6419044
DLAWS1-48D3/R
  • Parafoudre débrochable en boîtier DIN
  • 1 Paire
  • Protection du conducteur du blindage
  • Débrochage avec coupure de ligne
  • Indicateur de mise hors service de sécurité
  • Conforme NF EN 61643-21
  • Homologué UL497A
Contactez-nous
Les parafoudres DLAWS1 sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple. Cette version spécifique permet une coupure de ligne lors de l’absence du module débrochable. Ces produits disposent d'un indicateur de mise hors service de sécurité en face avant.
Réseau
 RNIS-T0, Ligne 48 V
Tension nominale de ligne
 Un 48 V
Tension DC max. de fonctionnement
 Uc 53 Vdc
Fréquence max.
 f max. > 3 MHz
Perte d'insertion
 < 1 dB
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 20 kA
Inductance en ligne (± 10 %)
 non
Mode(s) de protection
 Mode Commun / Mode Différentiel
Niveau de protection
@ In (8/20 µs)
 Up L/L 70 V
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp 5 kA
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
 In 5 kA
Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L 5 kA
Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE 5 kA
Résistance en ligne (± 10%)
 4.7 Ohm
Type de réseau
 Télécom
Déconnexion
 Version spécifique avec coupure de ligne en absence de module.
Technologie
 GDT+Diode écrêtage+PTC (résistance thermique) + Résistance
Configuration Parafoudre
 1 paire + blindage
Raccordement au réseau
 Par contact à ressort
Format
 Boîtier DIN débrochable
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Ouverture de ligne - interruption de transmission - mode de défaut 2
Avec coupure de ligne en l’absence de module
 Oui
Indicateur de fin de vie
 Témoin rouge allumé
Module(s) de remplacement
 DLAWS1M-48D3
Dimensions
 Voir schéma
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21 / UL497A
