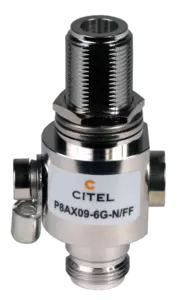

Parafoudre coaxial DC-7 GHz

P8AX09-6G-N/FF
Code Produit 68011
P8AX09-6G-N/FF
Disponibilité:
77,00 € HT
Ajouter au panier
  • Parafoudre coaxial HF
  • DC-7 GHz
  • 25 W
  • Connectiques : N
  • Faible pertes d'insertion
  • Eclateur à gaz amovible
  • DC-pass
  • Bi-directionnel
Contactez-nous
La gamme de parafoudres P8AX-6G est basée sur l'utilisation d'éclateur à gaz spécifique et destinée à la protection des lignes coaxiales jusquà 7 GHz. Disponible en différentes puissances et en différentes connectiques, ces protections peuvent être aussi adaptées au montage en traversée de paroi.
Tension DC max. de fonctionnement
 Uc 120 Vdc
Gamme de fréquences
 f DC-7 GHz
Perte d'insertion
 < 0.2 dB
Return loss
 ≥20 dB
Impédance
 50 ohms
TOS
 <1.25:1
Courant max. de ligne
@25°C
 IL 10 A
Courant de fonct. Permanent
Courant permanent à Uc
 Ic Aucun
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 15 kA
Niveau de protection
@ In (8/20µs)
 Up < 1100 V
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp 1 kA
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
 In 5 kA
Puissance maximale
 25 W
Energie traversante
(50 ohms) entrée 4kV 1.2/50μs - 2kA 8/20μs
 2.2 mJ
DC Pass
 Yes
Résistance d'isolement
IR ≥10 GOhms
Technologie
 Eclateur à Gaz
Raccordement au réseau
 Connecteur N Femelle/Femelle
Montage
 Traversée de paroi
Matière boîtier
 Laiton/Surface : Cu Zn Sn
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP65
Utilisation extérieure
 Oui
Mise hors service de sécurité
 Court-circuit
Indicateur de fin de vie
 Interruption de transmission
Module(s) de remplacement
 1 x BA HF
Dimensions
 Voir schéma
Contacts
 Bronze/Surface Au-Ag
Poids
 0.165 kg
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21/ UL497E
Conformité RoHS
 Oui
