Parafoudre BT pour éclairage à LED Classe 2
Code Produit : 731212

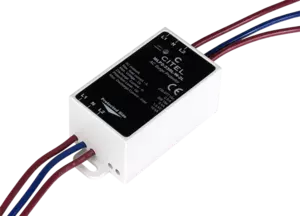

MLP2-230L-W-2L
Parafoudre spécialement développé pour protection l’alimentations monophasées combinées (phase de commande):
- Plusieurs applications
- Bornier vis ou câble
- Indice de protection IP65
- Pour les applications des classes de protection I ou II
- Uoc : 10 kV
- Imax : 10 kA pour les exigences extérieures les plus élevées selon IEEE et ANSI
- Témoin de signalisation
La gamme MLP est une série complète de parafoudres AC conçu pour les systèmes d’éclairages LED. Certaines versions sont équipées d’une protection de ligne de données en option (RS485 ou DALI) afin de fournir une solution complète pour les systèmes LED dotées de lignes de contrôle.
Les parafoudres sont aussi disponibles en différentes classes d’isolement (Classe 1, Classe 2) et type de raccordement (fil ou bornier vis).
Ainsi la gamme MLP est en mesure de s’adapter à toutes les configurations existantes avec une efficacité maximale.
Télécharger la fiche technique
|
Type de parafoudre
|
IEC | 2+3 |
|
Classe d'isolement
|
II |
|
|
Régime de neutre
|
TT-TN |
|
|
Tension nominale de ligne
|
Un | 230-277 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 305 Vac |
|
Fréquence max.
|
f max. | 10 MHz |
|
Courant max. de ligne @25°C
|
IL | 2.5 A |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 335 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 440 Vac déconnexion |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 5 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 10 kA |
|
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
|
Imax Total | 20 kA |
|
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 10 kV / 5 kA |
|
Tenue surge IEEE C62.41.1
|
10 kV / 10 kA |
|
|
Niveau de protection L/N
@ In (8/20µs)
|
Up L/N | 1.5 kV |
|
Niveau de protection L/PE
@ In (8/20µs)
|
Up L/PE | 1.5 kV |
|
Courant de court-circuit admissible
|
Isccr | 10 000 A |
|
Montage
|
Mural ou platine |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Dimensions
|
Voir schéma |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 |
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
