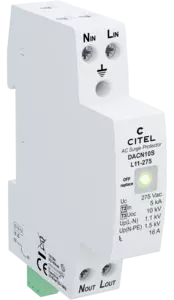

Parafoudre monophasé Type 2 - Monobloc

DACN10S-L11-275
Code Produit 70112022
DACN10S-L11-275
  • Parafoudre Monobloc Monophasé type 2+3
  • Compact et économique
  • In/Imax : 5 kA/10 kA
  • Courant max. de ligne : 16 A
  • Déconnexion + coupure ligne AC
  • Raccordement parallèle ou série
  • Télésignalisation
  • Conforme IEC 61643-11
Contactez-nous
Les parafoudres de Type 2+3 DACN10S-L sont utilisés pour la protection secondaire des circuits monophasés des installations électriques contre les surtensions transitoires générées par la foudre. À la différence du DACN10S, le DACN10S-L intègre une déconnexion de sécurité en ligne et à une double connexion de sortie. Compact, il s'installe à proximité de l'équipement à protéger, en aval d'un parafoudre primaire (ex : DAC1-13VG) et offre une protection en mode commun et différentiel.
Sélectionner une autre référence :
Type de parafoudre
2+3
Réseau
 230 Vac Monophasé
Régime de neutre
 TT-TN
Tension AC max. de fonctionnement
Uc 275 Vac
Courant max. de ligne
@25°C
 IL 16 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT 1200 V/300A/200 ms ouverture disjoncteur
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 10 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 10 kV
Niveau de protection L/N
@ In (8/20µs)
 Up L/N 1.1 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Courant de court-circuit admissible
 Isccr 10 000 A
Configuration Parafoudre
 Monophasé
Raccordement au réseau
 Par vis : 1.5-10 mm²
Enfichable
 Non
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Utilisation extérieure
 Non
Mise hors service de sécurité
 Déconnexion et coupure de ligne AC
Indicateur de fin de vie
 LED verte OFF
Télésignalisation
 Sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 2 A (DC)
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.092 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Fusible type gG - 25 A
