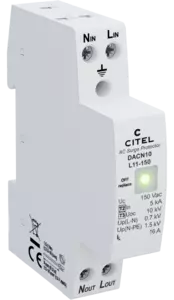

Parafoudre monophasé Type 2 - Monobloc

DACN10-L11-150
Code Produit 70112011
DACN10-L11-150
Disponibilité:
50,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre Monobloc Monophasé type 2+3
  • Compact et économique
  • In/Imax : 5 kA/10 kA
  • Courant max. de ligne : 16 A
  • Déconnexion + coupure ligne AC
  • Raccordement parallèle ou série
  • Option télésignalisation
  • Conforme IEC 61643-11
Contactez-nous
Le parafoudre de Type 2+3 DACN10-L est utilisé pour la protection secondaire des circuits monophasés des installations électriques contre les surtensions transitoires générées par la foudre. À la différence du DACN10, le DACN10-L intègre une déconnexion de sécurité en ligne et à une double connexion de sortie. Compact, il s'installe à proximité de l'équipement à protéger, en aval d'un parafoudre primaire (ex : DAC1-13VG) et offre une protection en mode commun et différentiel.
Sélectionner une autre référence :
Type de parafoudre
IEC

2+3
Réseau

230 Vac Monophasé
Régime de neutre

TT-TN
Tension AC max. de fonctionnement
Uc

150 Vac
Courant max. de ligne @25°C
 IL

16 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

230 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT

1200 V/300A/200 ms ouverture disjoncteur
Courant résiduel
Courant de fuite à la Terre
 Ipe

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

10 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc

10 kV
Niveau de protection L/N
@ In (8/20µs)
 Up L/N

0.7 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE

1.5 kV
Courant de court-circuit admissible
 Isccr

10 000 A
Configuration Parafoudre

Monophasé
Raccordement au réseau

Par vis : 1.5-10 mm²
Enfichable

Non
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Utilisation extérieure

Non
Mise hors service de sécurité

Déconnexion et coupure de ligne AC
Indicateur de fin de vie

LED verte OFF
Télésignalisation

option DACN10S-L11-150
Dimensions

Voir schéma - 1TE (EN43880)
Poids

0.090 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

Fusible type gG - 25 A
