Parafoudre BT de Type 1+2 Triphasé
Code Produit : 30143625
DS253E-690/WD
- Parafoudre Triphasé de Type 1 + 2
- Pour réseaux 400/690 V
- In : 35 kA
- Iimp : 25 kA (onde 10/350µs)
- Déconnexion interne, indicateur et télésignalisation de déconnexion
- Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Le parafoudre DS253E-690/WD AC est conçu pour les systèmes triphasés 690 Vac, il est principalement utilisé pour les installations éoliens.
Sélectionner une autre référence :
DS253E-690/WD
Télécharger la fiche technique|
Type de parafoudre
|
IEC | 1+2 |
|
Réseau
|
400/690 V |
|
|
Tension nominale de ligne
|
Un | 690 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 760 Vac |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 1160 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 1540 Vac tenue |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 35 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 140 kA |
|
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
|
Iimp | 25 kA |
|
Energie spécifique par pôle
tenue max. 10/350 µs
|
W/R | 156 kJ/ohm |
|
Mode(s) de connexion
|
L/PE |
|
|
Mode(s) de protection
|
Mode Commun ou Mode Différentiel |
|
|
Niveau de protection L/PE
@ In (8/20µs)
|
Up L/PE | 3.0 kV |
|
Tension résiduelle à 10 kA
@ 8/20µs
|
Up-10kA | 2.5 kV |
|
Courant de court-circuit admissible
|
Isccr | 50 000 A |
|
Technologie
|
MOV |
|
|
Configuration Parafoudre
|
3+1 - Schéma en Y |
|
|
Raccordement au réseau
|
Par vis : 6-35 mm² (50mm² souple) |
|
|
Format
|
Boîtier modulaire unipolaire |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Mise hors service de sécurité
|
Déconnexion du réseau AC |
|
|
Indicateur de fin de vie
|
4 indicateurs mécaniques |
|
|
Télésignalisation
|
Sortie sur contact inverseur |
|
|
Dimensions
|

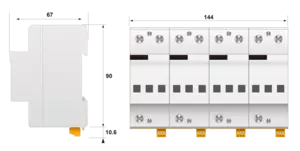

Voir schéma |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 |
|
|
Certification
|
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
|
|
Fusible de déconnexion
|
Fusible type gG - 125 A |
