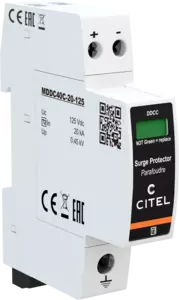

Parafoudre pour alimentation continue Type 2 - 95 Vdc
Code Produit : 828410621
DDC40CS-20-125
- Parafoudre pour Alimentation Continue DC Type 2
- Niveau de Up réduit
- Design compact
- Imax : 40 kA
- Module débrochable
- Télésignalisation
- Conforme prIEC 61643-41 et UL1449 ed.5
La gamme DDCC regroupe des parafoudres débrochables destinés à la protection des équipements connectés à des réseaux d’alimentation en tension continue.
La technologie varistance haute énergie associée à des déconnecteurs offre une efficacité de protection et une fiabilité maximales.
La version de Type 2 DDCC est particulièrement compacte et disponible pour des tensions de 12 à 350 Vdc.
Télécharger la fiche technique
|
Type de parafoudre
|
IEC | 2 |
|
Réseau
|
Réseau DC 95 Vdc |
|
|
Tension nominale réseau PV
|
Uocstc | 95 Vdc |
|
Tension AC max. de fonctionnement
|
Uc | 95 Vac |
|
Tension max. PV de fonctionnement
|
Ucpv | 125 Vdc |
|
Tension DC max. de fonctionnement
|
Uc | 125 Vdc |
|
Courant max. de ligne @25°C
|
IL | 20 A |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | < 0.2 mA |
|
Courant de fonct. permanent PV
Courant de consommation à Ucpv
|
Icpv | < 0.1 mA |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 40 kA |
|
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
|
Imax Total | 80 kA |
|
Tenue au courant de court-circuit PV
|
Iscpv | 1000 A |
|
Mode(s) de connexion
|
+/-/PE |
|
|
Niveau de protection +/PE (-/PE)
@ In (8/20µs)
|
Up | 450 V |
|
Courant de court-circuit admissible
|
Isccr | 10 000 A |
|
Type de réseau
|
DC |
|
|
Technologie
|
MOV |
|
|
Raccordement au réseau
|
Par vis : 1.5-10mm² (conducteurs actifs) et 2.5-25mm² (PE) |
|
|
Compact
|
Oui |
|
|
Format
|
Boîtier modulaire débrochable |
|
|
Enfichable
|
Oui |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Utilisation extérieure
|
Non |
|
|
Mise hors service de sécurité
|
Déconnexion du réseau DC |
|
|
Indicateur de fin de vie
|
1 indicateur mécanique - Rouge/Vert |
|
|
Module(s) de remplacement
|
MDDC40C-20-125 |
|
|
Télésignalisation
|
Sortie sur contact inverseur |
|
|
Câblage pour télésignalisation
|
1.5 mm² max. |
|
|
Tension/Courant max. pour télésignalisation
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) |
|
|
Dimensions
|
Voir schéma - 1TE (EN43880) |
|
|
Poids
|
0.122 kg |
|
Conformité aux normes
|
prIEC 61643-41 et UL1449 ed.5 |
|
Déconnecteur thermique
|
Interne |
|
|
Fusible de déconnexion
|
50 A min. - 125 A max. - Fusible type gG |
