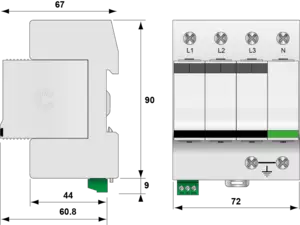

Parafoudre BT de Type 2 Triphasé+N

DS74RS-320/G
Code Produit 491932
  • Découvrez notre dernière nouveauté : le DAC80S-31-320
  • Parafoudre Multipolaire de Type 2
  • In : 30 kA
  • Imax : 70 kA
  • Module débrochable par phase
  • télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contactez-nous
Les parafoudres de type 2 DS70R sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée. Les parafoudres DS70R sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre. Ils sont raccordés entre conducteurs actifs (phase(s) et neutre) et réseeau de masse (PE).
Sélectionner une autre référence :
Type de parafoudre
IEC

2
Réseau

230/400 Vac Triphasé
Régime de neutre

TT-TNS
Tension nominale de ligne
 Un

230 Vac
Tension AC max. de fonctionnement
Uc

320 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT

1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe

Aucun
Courant de fonct. Permanent
Courant permanent à Uc
 Ic

< 1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

30 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

70 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total

70 kA
Mode(s) de connexion

L/N et N/PE
Mode(s) de protection

Mode Commun / Mode Différentiel
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA

1 kV
Niveau de protection L/N
@ In (8/20µs)
 Up L/N

1.6 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE

1.5 kV
Tension résiduelle à 10 kA
@ 8/20µs
 Up-10kA

1.1 kV
Courant de court-circuit admissible
 Isccr

25 000 A
Technologie

MOV
Configuration Parafoudre

Monophasé
Raccordement au réseau

Par vis : 2.5-25 mm² / par bus
Format

Boîtier modulaire débrochable
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

2 indicateurs mécaniques par pôle
Module(s) de remplacement

DSM70R-320 + DSM70G-600
Télésignalisation

Sortie sur contact inverseur
Dimensions

Voir schéma
Poids

0.415 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification

UL Recognized
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

100 A min. - 125 A max. - Fusible type gG
