Parafoudre BT de Type 2
DS44VG-120/G
Parafoudre BT Type 2+3 Triphasé+Neutre débrochable
DS44VG-120/G
Code Produit
461662
Découvrez notre dernière nouveauté : le
DAC50VG-31-150
Parafoudre Multipolaire de Type 2 + 3
In : 20 kA
Imax total : 100 kA
Modules débrochables
Aucun courant de fuite et de fonctionnement
Aucun vieillissement
Option télésignalisation d'état
Tenue optimisée aux TOV
Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Fiche Produit
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les parafoudres DS40VG, type 2+3, utilisent la technologie exclusive VG, permettant de supprimer totalement le courant de fuite et de fonctionnement tout en garantissant une capacité de décharge maximale et un niveau de protection optimisé. Le schéma electrique inclut un déconnecteur et de son indicateur associé.. Les parafoudres DS40VG sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre. Ils sont raccordés entre conducteurs actifs (phase(s) et neutre) et réseeau de masse (PE).
Sélectionner une autre référence :
Propriétés électriques
Propriétés Mécaniques
Normes
Déconnecteurs associés
Schemas
Type de parafoudre
2+3
Réseau
120/208 Vac Triphasé + N
Régime de neutre
TT-TNS
Tension nominale de ligne
Un
120 Vac
Tension AC max. de fonctionnement
Uc
150 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT
180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT
230 Vac tenue
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT
1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
Ipe
Aucun
Courant de suite
If
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In
20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax
40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total
100 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc
6 kV
Tenue surge IEEE C62.41.1
20 kV
Mode(s) de connexion
L/N et N/PE
Mode(s) de protection
Mode Commun / Mode Différentiel
Tension résiduelle
@ In (8/20 µs)
Up-in
0.6 kV
Niveau de protection L/N
@ In (8/20µs)
Up L/N
1.25 kV
Niveau de protection N/PE
@ In (8/20µs)
Up N/PE
1.5 kV
Courant de court-circuit admissible
Isccr
25 000 A
Technologie
Technologie VG (MOV+GSG)
Configuration Parafoudre
Triphasé + Neutre
Raccordement au réseau
Par vis : 2.5-25 mm² / par bus
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu
-40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle
Module(s) de remplacement
DSM40VG-120+DSM80G-600
Télésignalisation
option DS44VGS-120/G : sortie sur contact inverseur

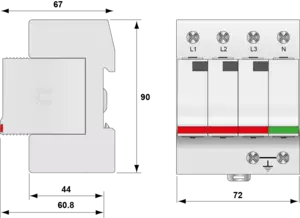

Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
UL Recognized
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
50 A min. - 125 A max. - Fusible type gG
×
Description:
Parafoudre BT Type 2+3 Triphasé+Neutre débrochable
Conformité aux normes:
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification:
UL Recognized
Technologie:
Technologie VG (MOV+GSG)
Configuration Parafoudre:
Triphasé + Neutre
Télésignalisation:
option DS44VGS-120/G : sortie sur contact inverseur
Type de parafoudre :
2+3
Réseau:
120/208 Vac Triphasé + N
Régime de neutre:
TT-TNS
Tension AC max. de fonctionnement :
150 Vac
Courant résiduel :
Aucun
Courant de décharge maximal :
40 kA
Courant de décharge maximal total :
100 kA
Courant de court-circuit admissible:
25 000 A
CITEL
Référence:
DS44VG-120/G
Code Produit:
461662
Ou équivalent
