Basse Tension
Parafoudre BT de Type 2

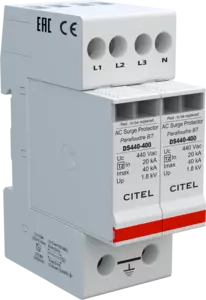

DS440-400
Parafoudre triphasé+N 230/400 V - Type 2 compact débrochable
DS440-400
Code Produit
311402
Découvrez notre dernière nouveauté : le
DAC40C-40-440
Parafoudre Compact Triphasé
In : 20 kA
Imax : 40 kA
Protection Mode Commun
Module débrochable
Option télésignalisation
Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Fiche Produit
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les parafoudres compacts triphasés de Type 2 , DS440 sont utilisés principalement pour la protection des réseaux triphasés au niveau du TGBT. Ces produits offrent une protection de mode commun (entre conducteurs actifs et Terre) ou mode commun et différentiel (version DS440xxx/G), Le schéma électrique du DS440 inclut des varistances forte puissance équipées de déconnecteurs et d'indicateurs associés ainsi que d'éclateur spécifique. Il est constitué d'une embase fixe, permettant ainsi une maintenance simple et rapide en cas de défaut (déconnexion du réseau)
Sélectionner une autre référence :
Propriétés électriques
Propriétés Mécaniques
Normes
Déconnecteurs associés
Schemas
Type de parafoudre
2
Réseau
230/400 Vac Triphasé
Régime de neutre
IT
Tension nominale de ligne
Un
400 Vac
Tension AC max. de fonctionnement
Uc
440 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT
580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT
770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
Ipe
< 0.5 mA
Courant de suite
If
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In
20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax
40 kA
Mode(s) de connexion
L/PE et N/PE
Mode(s) de protection
Mode Commun
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA
1.3 kV
Niveau de protection L/PE
@ In (8/20µs)
Up L/PE
1.8 kV
Courant de court-circuit admissible
Isccr
10 000 A
Technologie
MOV
Configuration Parafoudre
Triphasé + Neutre
Raccordement au réseau
Par vis : 1.5-10 mm² (L/N) ou 2.5-25 mm² (PE)
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu
-40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
4 indicateurs mécaniques
Module(s) de remplacement
DSM440-400
Télésignalisation
Option DS440S-400 : sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
50 A min. - 125 A max. - Fusible type gG
×
Description:
Parafoudre triphasé+N 230/400 V - Type 2 compact débrochable
Conformité aux normes:
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification:
EAC
Technologie:
MOV
Configuration Parafoudre:
Triphasé + Neutre
Télésignalisation:
Option DS440S-400 : sortie sur contact inverseur
Type de parafoudre :
2
Réseau:
230/400 Vac Triphasé
Régime de neutre:
IT
Tension AC max. de fonctionnement :
440 Vac
Courant résiduel :
< 0.5 mA
Courant de décharge maximal :
40 kA
Courant de court-circuit admissible:
10 000 A
