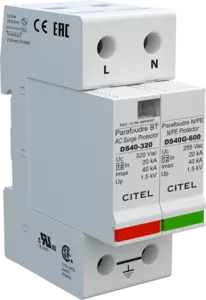

Parafoudre BT Type 2 Monophasé débrochable

DS42-320/G
Code Produit 461911
DS42-320/G
  • Découvrez notre dernière nouveauté : le DAC50-11-320
  • Parafoudre Multipolaire de Type 2
  • In : 20 kA
  • Imax total : 40 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11
  • Homologué UL1449 ed.5
Contactez-nous
Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée. Les parafoudres DS40 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.
Sélectionner une autre référence :
Type de parafoudre
IEC 2
Réseau
 230 Vac Monophasé
Régime de neutre
 TT-TN
Tension nominale de ligne
 Un 230 Vac
Tension AC max. de fonctionnement
Uc 320 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de fonct. Permanent
Courant permanent à Uc
 Ic 0.5 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 40 kA
Mode(s) de connexion
 L/N et N/PE
Mode(s) de protection
 Mode Commun / Mode Différentiel
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA 0.9 kV
Niveau de protection L/N
@ In (8/20µs)
 Up L/N 1.5 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Tension résiduelle à 10 kA
@ 8/20µs
 Up-10kA 1.1 kV
Courant de court-circuit admissible
 Isccr 25 000 A
Technologie
 MOV + GDT
Configuration Parafoudre
 Monophasé
Raccordement au réseau
 Par vis : 2.5-25 mm² / par bus
Format
 Boîtier modulaire débrochable
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique par pôle
Module(s) de remplacement
 DSM40-320+DSM40G-600
Télésignalisation
 option DS42S-320/G : sortie sur contact inverseur
Dimensions
 Voir schéma
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 UL / CSA
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Fusible type gG - 50 A
