Basse Tension
Parafoudre BT de Type 2

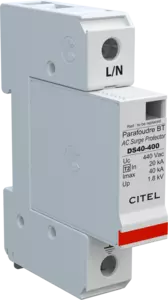

DS41-400
Parafoudre BT Type 2 unipolaire débrochable
DS41-400
Code Produit
3314011
Parafoudre Unipolaire de Type 2
In : 20 kA
Imax : 40 kA
Module débrochable par phase
Option télésignalisation d'état
Conforme NF EN 61643-11, IEC 61643-11
Homologué UL1449 ed.5
Fiche Produit
ULCertificate_DS41-400.pdf
ULCertificate_DS41-400@.pdf
CITEL_Certif_TUV_DS4x-400.pdf
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée. Les parafoudres DS40 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.
Sélectionner une autre référence :
Propriétés électriques
Propriétés Mécaniques
Normes
Déconnecteurs associés
Schemas
Type de parafoudre
2
Réseau
230/400 V
Tension nominale de ligne
Un
400 Vac
Tension AC max. de fonctionnement
Uc
440 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT
580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT
770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
Ipe
< 1 mA
Courant de fonct. Permanent
Courant permanent à Uc
Ic
0.5 mA
Courant de suite
If
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In
20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax
40 kA
Mode(s) de connexion
L/N ou N/PE
Mode(s) de protection
Mode Commun ou Mode Différentiel
Niveau de protection
@ In (8/20µs)
Up
1.8 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA
1.3 kV
Tension résiduelle à 10 kA
@ 8/20µs
Up-10kA
1.5 kV
Courant de court-circuit admissible
Isccr
25 000 A
Technologie
MOV
Configuration Parafoudre
Unipolaire
Raccordement au réseau
Par vis : 2.5-25 mm² / par bus
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu
-40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique
Module(s) de remplacement
DSM40-400
Télésignalisation
option DS41S-400 : sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
UL / CSA / TUV Süd
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
Fusible type gG - 50 A
×
Description:
Parafoudre BT Type 2 unipolaire débrochable
Conformité aux normes:
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification:
UL / CSA / EAC / TUV Süd
Technologie:
MOV
Configuration Parafoudre:
Unipolaire
Télésignalisation:
option DS41S-400 : sortie sur contact inverseur
Type de parafoudre :
2
Réseau:
230/400 V
Tension AC max. de fonctionnement :
440 Vac
Courant résiduel :
< 1 mA
Courant de décharge maximal :
40 kA
Niveau de protection :
1.8 kV
Courant de court-circuit admissible:
25 000 A
CITEL
Référence:
DS41-400
Code Produit:
3314011
Ou équivalent
