Parafoudre monophasé - Type 2 compact débrochable
Code Produit : 311411
DS240S-400
- Découvrez notre dernière nouveauté : le DAC40CS-20-440
- Parafoudre Compact Monophasé
- In : 20 kA
- Imax : 40 kA
- Protection Mode Commun
- Module débrochable
- Télésignalisation
- Conforme NF EN 61643-11, IEC 61643-11
- Homologué UL1449 ed.5

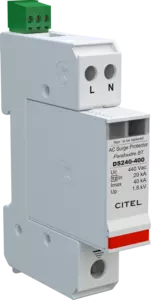

Les parafoudres compacts monophasés de Type 2 , DS240 sont utilisés principalement pour la protection des réseaux monophasés au niveau du TGBT.
Ces produits offrent une protection de mode commun (entre conducteurs actifs et Terre) ou mode commun et différentiel (version DS240xxx/G),
Le schéma électrique du DS240 inclut des varistances forte puissance équipées de déconnecteurs et d'indicateurs associés ainsi que d'éclateur spécifique.
Il est constitué d'une embase fixe, permettant ainsi une maintenance simple et rapide en cas de défaut (déconnexion du réseau)
Certificats
Télécharger la fiche technique
|
Type de parafoudre
|
IEC | 2 |
|
Réseau
|
230 Vac Monophasé |
|
|
Régime de neutre
|
IT |
|
|
Tension nominale de ligne
|
Un | 400 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 440 Vac |
|
Courant max. de ligne
si connexion en série
|
IL | 20 A |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 580 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 770 Vac déconnexion |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | < 0.5 mA |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 40 kA |
|
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
|
Imax Total | 80 kA |
|
Mode(s) de connexion
|
L/PE et N/PE |
|
|
Mode(s) de protection
|
Mode Commun |
|
|
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1.3 kV |
|
Niveau de protection MC/MD
@ In (8/20µs)
|
Up mc/md | 1.8 kV |
|
Courant de court-circuit admissible
|
Isccr | 10 000 A |
|
Technologie
|
MOV |
|
|
Configuration Parafoudre
|
Monophasé |
|
|
Raccordement au réseau
|
Par vis : 1.5-10 mm² (L/N) ou 2.5-25 mm² (PE) |
|
|
Format
|
Boîtier modulaire débrochable |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Mise hors service de sécurité
|
Déconnexion du réseau AC |
|
|
Indicateur de fin de vie
|
2 indicateurs mécaniques |
|
|
Module(s) de remplacement
|
DSM240-400 |
|
|
Télésignalisation
|
Sortie sur contact inverseur |
|
|
Dimensions
|
Voir schéma |
|
|
Poids
|
0.145 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 |
|
|
Certification
|
cRUus |
|
|
Normes environnementales
|
EU RoHS |
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
|
|
Fusible de déconnexion
|
Fusible type gG - 50 A |
