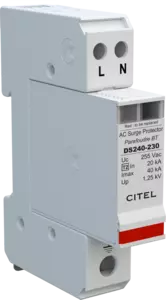

Parafoudre monophasé 230 V - Type 2 compact débrochable

DS240-230
Code Produit : 311701
DS240-230
  • Parafoudre Compact Monophasé
  • In : 20 kA
  • Imax : 40 kA
  • Protection Mode Commun
  • Module débrochable
  • Option télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11
  • Homologué UL1449 ed.5

Les parafoudres compacts monophasés de Type 2 , DS240 sont utilisés principalement pour la protection des réseaux monophasés au niveau du TGBT. Ces produits offrent une protection de mode commun (entre conducteurs actifs et Terre) ou mode commun et différentiel (version DS240xxx/G), Le schéma électrique du DS240 inclut des varistances forte puissance équipées de déconnecteurs et d'indicateurs associés ainsi que d'éclateur spécifique. Il est constitué d'une embase fixe, permettant ainsi une maintenance simple et rapide en cas de défaut (déconnexion du réseau)

Sélectionner une autre référence :

Type de parafoudre
2
Réseau
230 Vac Monophasé
Régime de neutre
TN
Tension nominale de ligne
Un 230 Vac
Tension AC max. de fonctionnement
Uc 255 Vac
Courant max. de ligne
si connexion en série
IL 20 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
Ipe < 0.5 mA
Courant de fonct. Permanent
Courant permanent à Uc
Ic 0.5 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total 80 kA
Mode(s) de connexion
L/PE et N/PE
Mode(s) de protection
Mode Commun
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.9 kV
Niveau de protection MC/MD
@ In (8/20µs)
Up mc/md 1.25 kV
Courant de court-circuit admissible
Isccr 10 000 A
Technologie
MOV
Configuration Parafoudre
Monophasé
Raccordement au réseau
Par vis : 1.5-10 mm² (L/N) ou 2.5-25 mm² (PE)
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
2 indicateurs mécaniques
Module(s) de remplacement
DSM240-230
Télésignalisation
Option DS240S-230 : sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
CSA /EAC/UL
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusibles
50 A min. - 125 A max. - Fusible type gG
