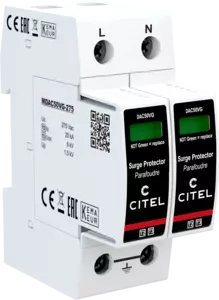

Parafoudre BT Type 2 Monophasé débrochable
DAC50VG-20-275
Code Produit 821130212
Disponible sous 3 semaines
- Parafoudre AC de Type 2 + 3
- Technologie VG
- In : 20 kA
- Pas de courant de fuite
- Module débrochable
- Télésignalisation (en option)
- Tenue optimisée aux TOV
- Certifié NF EN 61643-11 et IEC 61643-11
- Conforme UL1449 ed.5
Les parafoudres débrochables de Type 2+3 DAC50VG sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. La technologie exclusive VG de CITEL utilisée permet un niveau de protection amélioré et une absence totale de courant de fuite, garantissant ainsi une efficacité renforcée, une simplification d’usage (pas de parafoudre complémentaire nécessaire) et une durée de vie maximale.
Les parafoudres DAC50VG sont disponibles en versions multipolaires et en plusieurs tensions pour protéger les différents réseaux monophasés ou triphasés.
Sélectionner une autre référence :
Type de parafoudre
|
IEC | 2+3 |
Réseau
|
230 Vac Monophasé | |
Régime de neutre
|
TN | |
Tension AC max. de fonctionnement
|
Uc | 275 Vac |
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 335 Vac tenue |
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 440 Vac tenue |
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
Courant de suite
|
If | Aucun |
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 50 kA |
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
|
Imax Total | 100 kA |
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 6 kV |
Mode(s) de connexion
|
L/PE et N/PE | |
Niveau de protection N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
Niveau de protection L/PE
@ In (8/20µs)
|
Up L/PE | 1.5 kV |
Tension résiduelle N/PE à 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.7 kV |
Tension résiduelle L/PE à 5kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.7 kV |
Courant de court-circuit admissible
|
Isccr | 50 000 A |
Type de réseau
|
AC | |
Technologie
|
Technologie VG (MOV+GSG) | |
Configuration Parafoudre
|
Monophasé | |
Raccordement au réseau
|
Par vis : 2.5-25 mm² (35 mm² rigide) | |
Format
|
Boîtier modulaire débrochable | |
Enfichable
|
Oui | |
Montage
|
Rail DIN symétrique 35 mm (EN 60715) | |
Matière boîtier
|
Thermoplastique UL94 V-0 | |
Température de fonctionnement
|
Tu | -40/+85°C |
Indice de protection
|
IP20 | |
Mise hors service de sécurité
|
Déconnexion du réseau AC | |
Indicateur de fin de vie
|
1 indicateur mécanique par pôle - Rouge/Vert | |
Module(s) de remplacement
|
MDAC50VG-275 | |
Télésignalisation
|
option DAC50VGS-20-275: sortie sur contact inverseur | |
Dimensions
|
Voir schéma - 2TE (EN43880) | |
Poids
|
0.198 kg |
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 | |
Certification
|
KEMA |
Déconnecteur thermique
|
Interne | |
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé | |
Fusible de déconnexion
|
50 A min. - 160 A max. - Fusible type gG |
