Parafoudre BT Type 2 Triphasé+Neutre débrochable

DAC50-31-320
Code Produit : 821110334
DAC50-31-320
  • Parafoudre Unipolaire de Type 2
  • In : 20 kA
  • Imax : 50 kA
  • Module débrochable par phase
  • Télésignalisation d'état (option)
  • Certifié NF EN 61643-11, IEC 61643-11 et UL1449 ed.5

Les parafoudres débrochables de Type 2 DAC50 sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. Basés sur la technologie varistance forte puissance équipée de déconnecteur et d’indicateur associé, ces parafoudres garantissent une efficacité de protection, une capacité d'écoulement et une fiabilité maximales. Les parafoudres DAC50 sont disponibles en version multipolaires et en multiples tensions pour protéger tout type de réseaux monophasés ou triphasés.

Sélectionner une autre référence :

Type de parafoudre
2
Réseau
230/400 Vac Triphasé + N
Régime de neutre
TT-TNS
Tension AC max. de fonctionnement
Uc 320 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 50 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total 50 kA
Mode(s) de protection
L/N et N/PE
Niveau de protection L/N
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
Up L/N 1.5 kV
Niveau de protection N/PE
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
Up N/PE 1.5 kV
Tension résiduelle L/N à 5 kA
@ 5 kA (8/20µs)
Up-5kA 1.2 kV
Tension résiduelle N/PE à 5 kA
@ 5 kA (8/20µs)
Up-5kA 1.2 kV
Courant de court-circuit admissible
Isccr 50 000 A
Type de réseau
AC
Technologie
MOV + GDT
Configuration Parafoudre
Triphasé + Neutre
Raccordement au réseau
Par vis : 2.5-25 mm² (35 mm² rigide)
Format
Boîtier modulaire débrochable
Enfichable
Oui
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle - Rouge/Vert
Module(s) de remplacement
MDAC50-320+MDACG-320
Télésignalisation
option DAC50S-31-320: sortie sur contact inverseur
Câblage pour télésignalisation
1.5 mm² max.
Tension/Courant max. pour télésignalisation
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

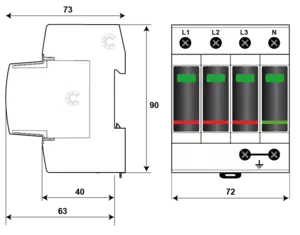

Voir schéma - 4TE (EN43880)
Poids
0.347 kg
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
OVE / UL / EAC
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusibles
50 A min. - 125 A max. - Fusible type gG
