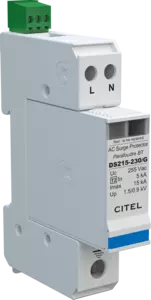

Parafoudre monophasé 230 V - Type 2 compact débrochable

DS215S-230/G
Code Produit 451731
DS215S-230/G
  • Parafoudre Compact Monophasé type 2 (ou 3)
  • In : 5 kA
  • Imax : 15 kA
  • Protection Mode Commun et Différentiel
  • Module débrochable
  • Télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11
  • Homologué UL1449 ed.5

Les parafoudres compacts monophasés de Type 2 , DS215 sont utilisés principalement pour la protection des réseaux monophasés au niveau du TGBT ou du tableau divisionnaire. Ces produits offrent une protection de mode commun (entre conducteurs actifs et Terre) ou mode commun et différentiel (version DS215xxx/G), Le schéma électrique du DS215 inclut des varistances forte puissance équipées de déconnecteurs et d'indicateurs associés ainsi que d'éclateur spécifique. Il est constitué d'une embase fixe, permettant ainsi une maintenance simple et rapide en cas de défaut (déconnexion du réseau)

Sélectionner une autre référence :

Type de parafoudre
2 (ou 3)
Réseau
230 Vac Monophasé
Régime de neutre
TT-TN
Tension nominale de ligne
Un 230 Vac
Tension AC max. de fonctionnement
Uc 255 Vac
Courant max. de ligne
si connexion en série
IL 20 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de fonct. Permanent
Courant permanent à Uc
Ic 0.5 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 15 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc 10 kV
Tenue surge IEEE C62.41.1
10 kV
Mode(s) de connexion
L/N et N/PE
Mode(s) de protection
Mode Commun / Mode Différentiel
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA 1.5/0.9 kV
Niveau de protection L/N
@ In (8/20µs)
Up L/N 0.9 kV
Niveau de protection N/PE
@ In (8/20µs)
Up N/PE 1.5 kV
Courant de court-circuit admissible
Isccr 10 000 A
Technologie
MOV + GDT
Configuration Parafoudre
Monophasé
Raccordement au réseau
Par vis : 1.5-10 mm² (L/N) ou 2.5-25 mm² (PE)
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique
Module(s) de remplacement
DSM215-230/G
Télésignalisation
Sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
UL / CSA
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
Fusible type gG - 20 A
