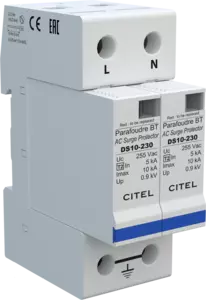

Parafoudre BT de Type 2 (ou 3) monophasé

DS12-230
Code Produit 471501
DS12-230
  • Découvrez notre dernière nouveauté : le DAC15C-20-275
  • Parafoudre Multipolaire de Type 2
  • In : 5 kA
  • Imax total : 20 kA
  • Module débrochable par phase
  • Option télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5

Les parafoudres de type 2, DS10 sont utilisés principalement pour la protection des réseaux monophasés et triphasés. Ils sont installés à l'origine de l'installation pour les sites faiblement exposés ou au niveau du tableau divisionnaire en aval d'un parafoudre de plus forte énergie. Le schéma électrique inclut une varistance équipée d'un déconnecteur et de son indicateur associé. Ces parafoudres, pouvant être aussi classés en Type 3, sont destinés à la protection secondaire, en aval du parafoudre de Type 2. Les parafoudres DS10 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.

Sélectionner une autre référence :

Type de parafoudre
IEC

2 (ou 3)

Réseau

230 Vac Monophasé

Régime de neutre

TN

Tension nominale de ligne
Un

230 Vac

Tension AC max. de fonctionnement
Uc

255 Vac

Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT

335 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT

440 Vac déconnexion

Courant résiduel
Courant de fuite à la Terre
Ipe

< 1 mA

Courant de fonct. Permanent
Courant permanent à Uc
Ic

0.5 mA

Courant de suite
If

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

5 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

10 kA

Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total

20 kA

Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc

10 kV

Tenue surge IEEE C62.41.1

10 kV

Mode(s) de connexion

L/PE et N/PE

Mode(s) de protection

Mode Commun

Niveau de protection N/PE
@ In (8/20µs)
Up N/PE

0.9 kV

Niveau de protection L/PE
@ In (8/20µs)
Up L/PE

1.2 kV

Courant de court-circuit admissible
Isccr

25 000 A

Technologie

MOV

Configuration Parafoudre

Monophasé

Raccordement au réseau

Par vis : 2.5-25 mm² / par bus

Format

Boîtier modulaire débrochable

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion du réseau AC

Indicateur de fin de vie

1 indicateur mécanique par pôle

Module(s) de remplacement

DSM10-230

Télésignalisation

option DS12S-230 : sortie sur contact inverseur

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5

Certification

UL Recognized

Déconnecteur thermique

Interne

Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé

Fusible de déconnexion

20 A min. - 125 A max. - Fusible type gG
