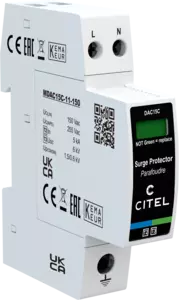

Parafoudre monophasé 120 V - Type 2 (ou 3) compact débrochable

DAC15C-11-150
Code Produit 821620111
DAC15C-11-150
Disponibilité:
65,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre Compact Monophasé Type 2 (ou 3)
  • In : 5 kA
  • Imax : 15 kA
  • Protection Mode Commun/Différentiel
  • Module débrochable
  • Télésignalisation (option)
  • Certifié NF EN 61643-11 et IEC 61643-11
  • Conforme UL1449 ed.5
Contactez-nous
Les parafoudres débrochables compacts de Type 2 ou Type 3 DAC15C sont destinés à être connectés au niveau des TGBT ou des tableaux divisionnaires. Leur format compact permet de les installer dans des encombrements très réduits. Les parafoudres DAC15C sont disponibles ont une capacité d'écoulement de 15 kA, en configuration monophasé ou triphasé et avec des nombreuses tensions afin de pouvoir protéger tout type de réseaux. Basés sur la technologie varistance équipée de déconnecteur et d’indicateur associé, ces parafoudres permettent de garantir une efficacité de protection, une capacité d'écoulement et une fiabilité maximales.
Sélectionner une autre référence :
Type de parafoudre
IEC 2 (ou 3)
Réseau
 120/208 V
Régime de neutre
 TT-TN
Tension AC max. de fonctionnement
Uc 150 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 230 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 15 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 30 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 10 kV
Mode(s) de protection
 L/PE et N/PE
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Niveau de protection L/N
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
 Up L/N 0.6 kV
Courant de court-circuit admissible
 Isccr 10 000 A
Technologie
 MOV + GDT
Configuration Parafoudre
 Monophasé
Raccordement au réseau
 Par vis : L/N = 1.5-10mm² (16 mm² rigide) ou PE = 2.5-25mm² (35 mm² rigide)
Compact
 Oui
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement
 MDAC15C-11-150
Télésignalisation
 Option DAC15CS-11-150 : sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.090 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 KEMA
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 20 A min. - 125 A max. - Fusible type gG
