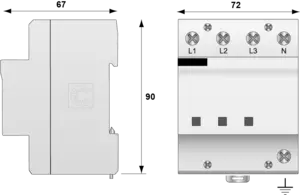

Parafoudre BT de Type 1+2+3 Triphasé+N
Code Produit : 3414
DUT250VG-300/G
- Parafoudre Triphasé de Type 1 + 2 + 3
- Modes Commun et Différentiel
- Compact
- Monobloc
- Iimp : 25 kA par pôle
- Déconnexion interne et indicateur
- Tenue optimisée aux TOV
- Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Le DUT250VG-300/G est un parafoudre compact triphasé + Neutre de Type 1+2+3 destiné à être raccordé à l'entrée de l'installation basse tension 230/400 V triphasé.
Il assure une protection en mode commun et différentiel. Il est dimensionné pour un courant de choc Iimp de 25 kA (onde 10/350µs) par pôle.
Sa technologie est basée sur l'association d'un éclateur à gaz spécifique et d'un bloc de varistance haute énergie, permettant un comportement optimisé : absence de courant de suite et Up réduit.
Sélectionner une autre référence :
DUT250VG-300/G
Télécharger la fiche technique
|
Type de parafoudre
|
IEC | 1+2+3 |
|
Réseau
|
230/400 V |
|
|
Régime de neutre
|
TT-TNS |
|
|
Tension nominale de ligne
|
Un | 230/400 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 255 Vac |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 335 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 440 Vac tenue |
|
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 1200 V/300A/200 ms tenue |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 40 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 100 kA |
|
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
|
Iimp | 25 kA |
|
Courant de choc total
Tenue max totale en onde 10/350µs
|
Itotal | 50 kA |
|
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 6 kV |
|
Tenue surge IEEE C62.41.1
|
20 kV |
|
|
Energie spécifique par pôle
tenue max. 10/350 µs
|
W/R | 156 kJ/ohm |
|
Mode(s) de connexion
|
L/N et N/PE |
|
|
Mode(s) de protection
|
Mode Commun / Mode Différentiel |
|
|
Niveau de protection L/N
@ In (8/20µs)
|
Up L/N | 1.5 kV |
|
Niveau de protection N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
|
Courant de court-circuit admissible
|
Isccr | 50 000 A |
|
Technologie
|
Technologie VG (MOV+GSG) |
|
|
Configuration Parafoudre
|
Triphasé + Neutre |
|
|
Raccordement au réseau
|
Par vis : 6-35 mm² / par bus |
|
|
Format
|
Boîtier modulaire multipolaire |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Indicateur de fin de vie
|
3 indicateurs mécaniques par pôle |
|
|
Télésignalisation
|
sans |
|
|
Dimensions
|
Voir schéma |
|
|
Poids
|
0.62 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 |
|
|
Certification
|
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
|
|
Fusible de déconnexion
|
Assemblage fusible : SFD1-25-40S / ou Fusible 315 A Type gG |
