Parafoudre BT de Type 1+2+3 Monophasé

DAC1-13VG-40-275
Code Produit : 821730214
DAC1-13VG-40-275
  • Parafoudre Triphasé + Neutre AC de Type 1 + 2 + 3
  • Technologie VG
  • In : 20 kA
  • Iimp : 12.5 kA (onde 10/350µs)
  • Pas de courant de fuite
  • Module débrochable
  • Télésignalisation (en option)
  • Tenue optimisée aux TOV
  • Certifié NF EN 61643-11 et IEC 61643-11
  • Conforme UL1449 ed.5
Contactez-nous
Les DAC1-13VG sont des parafoudres débrochables de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension lorsque celle-ci est équipée de paratonnerre. Basés sur la technologie exclusive VG de CITEL, ils procurent un niveau de protection amélioré et une absence de courants de suite et de fuite, garantissant ainsi une efficacité renforcée, une simplification d’usage (pas de parafoudre complémentaire nécessaire) et une durée de vie maximale. Malgré leur capacité de décharge élevée, les parafoudres DAC1-13VG sont particulièrement compacts. Ils permettent de protéger les réseaux monophasés ou triphasés en mode commun ou en mode commun et différentiel. Le DAC1-13VG s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau. Les parafoudres DAC1-13VG sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé + Neutre, parfois associés à un parafoudre spécifique N/PE.
Sélectionner une autre référence :
Type de parafoudre
1+2+3
Réseau
 230/400 Vac Triphasé + N
Régime de neutre
 TNS
Tension AC max. de fonctionnement
Uc 275 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 50 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 200 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 50 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 40 kJ/ohm
Mode(s) de protection
 L/PE et N/PE
Niveau de protection L/PE
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
 L/PE 1.5 kV
Niveau de protection N/PE
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
 Up N/PE 1.5 kV
Tension résiduelle N/PE à 5 kA
@ 5 kA (8/20µs)
 Up-5kA 0.7 kV
Tension résiduelle L/PE à 5kA
@ 5 kA (8/20µs)
 Up-5kA 0.7 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Type de réseau
 AC
Technologie
 Technologie VG (MOV+GSG)
Configuration Parafoudre
 Triphasé + Neutre
Raccordement au réseau
 Par vis : 2.5-25 mm² (35 mm² rigide)
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique par pôle - Rouge/Vert
Module(s) de remplacement
 MDAC1-13VG-275
Télésignalisation
 option DAC1-13VGS-40-275 : sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

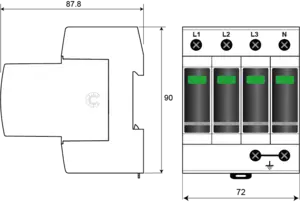

 Voir schéma - 4TE (EN43880)
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 KEMA
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusibles
 Assemblage fusible : SFD1-13S-40 /ou fusible 125 A min. - 315 A max. - Type gG
