Parafoudre BT de Type 1+2+3 Triphasé+N

DS134VG-120/G
Code Produit 571664
DS134VG-120/G
  • Découvrez notre dernière nouveauté : le DAC1-13VG-31-150
  • Parafoudre Multipolaire de Type 1 + 2 + 3
  • In : 20 kA
  • Iimp total : 50 kA (onde 10/350µs)
  • Module débrochable
  • Tenue optimisée aux TOV
  • Télésignalisation (en option)
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5

Les DS130VG sont des parafoudres unipolaire de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension. Ils permettent de protéger les réseaux monophasés ou triphasés en mode commun ou en mode commun et différentiel. La technologie 'Eclateur + Varistance' permet un niveau de protection très faible et une absence de courant de suite. Le DS130VG s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau. Les parafoudres DS130VG sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé + Neutre, parfois associés à un parafoudre spécifique N/PE.

Sélectionner une autre référence :

Type de parafoudre
IEC

1+2+3

Réseau

120/208 Vac Triphasé + N

Régime de neutre

TT-TNS

Tension nominale de ligne
Un

120 Vac

Tension AC max. de fonctionnement
Uc

150 Vac

Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT

180 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT

230 Vac tenue

Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT

1200 V/300A/200 ms tenue

Courant résiduel
Courant de fuite à la Terre
Ipe

Aucun

Courant de suite
If

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

20 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

50 kA

Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp

12.5 kA

Courant de choc total
Tenue max totale en onde 10/350µs
Itotal

50 kA

Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc

20 kV

Tenue surge IEEE C62.41.1

20 kV

Energie spécifique par pôle
tenue max. 10/350 µs
W/R

40 kJ/ohm

Mode(s) de connexion

L/N et N/PE

Mode(s) de protection

Mode Commun / Mode Différentiel

Tension résiduelle
@ In (8/20 µs)
Up-in

0.4 kV

Niveau de protection L/N
@ In (8/20µs)
Up L/N

1.25 kV

Niveau de protection N/PE
@ In (8/20µs)
Up N/PE

1.5 kV

Courant de court-circuit admissible
Isccr

25 000 A

Technologie

Technologie VG (MOV+GSG)

Configuration Parafoudre

Triphasé + Neutre

Raccordement au réseau

Par vis : 2.5-25 mm² / par bus

Format

Boîtier modulaire débrochable

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion du réseau AC

Indicateur de fin de vie

1 indicateur mécanique par pôle

Module(s) de remplacement

DSM130VG-120

Télésignalisation

option DS134VGS-120/G : sortie sur contact inverseur

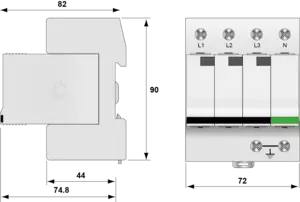

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5

Certification

UL Recognized

Déconnecteur thermique

Interne

Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé

Fusible de déconnexion

Fusible type gG - 125 A
