Parafoudre BT de Type 1+2 Triphasé

DS133R-280
Code Produit 571103
DS133R-280
  • Découvrez notre dernière nouveauté : le DAC1-13-30-275
  • Parafoudre Multipolaire de Type 1 + 2
  • In : 20 kA
  • Iimp total : 37,5 kA (onde 10/350µs)
  • Module débrochable
  • Télésignalisation (en option)
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contactez-nous
Les DS130R sont des parafoudres unipolaire de Type 1, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension. Ils permettent de protéger les réseaux monophasés ou triphasés en mode commun ou en mode commun et différentiel. La technologie 'Multi-Varistance' utilisée permet le meilleur comportement possible pour le réseau BT (pas de courant de suite). Le DS130R s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau. Les parafoudres DS130R sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé + Neutre, parfois associés à un parafoudre spécifique N/PE.
Sélectionner une autre référence :
Type de parafoudre
IEC

1+2
Réseau

230/400 Vac Triphasé
Régime de neutre

TNC
Tension nominale de ligne
 Un

230 Vac
Tension AC max. de fonctionnement
Uc

280 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

440 Vac déconnexion
Courant de fonct. Permanent
Courant permanent à Uc
 Ic

< 1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

50 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp

12.5 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal

37.5 kA
Tenue surge IEEE C62.41.1

20 kV
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R

40 kJ/ohm
Mode(s) de connexion

L/PE
Mode(s) de protection

Mode Commun
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE

1.3 kV
Courant de court-circuit admissible
 Isccr

25 000 A
Technologie

MOV
Configuration Parafoudre

Triphasé
Raccordement au réseau

Par vis : 2.5-25 mm² / par bus
Format

Boîtier modulaire débrochable
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

1 indicateur mécanique par pôle
Module(s) de remplacement

DSM130R-280
Télésignalisation

option DS133RS-280 : sortie sur contact inverseur
Dimensions

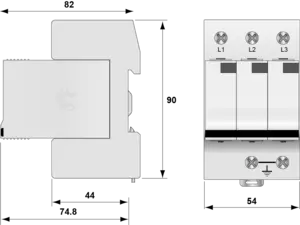

Voir schéma
Poids

0.442 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

Fusible type gG - 125 A
