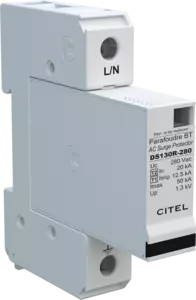

Parafoudre BT de Type 1+2 unipolaire

DS131R-280
Code Produit : 571101
DS131R-280
  • Parafoudre Unipolaire de Type 1 + 2
  • In : 20 kA
  • Iimp : 12,5 kA (onde 10/350µs)
  • Module débrochable
  • Télésignalisation (en option)
  • Conforme NF EN 61643-11, CEI 61643-11, UL1449 ed.5

Les DS130R sont des parafoudres unipolaire de Type 1, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension. Ils permettent de protéger les réseaux monophasés ou triphasés en mode commun ou en mode commun et différentiel. La technologie 'Multi-Varistance' utilisée permet le meilleur comportement possible pour le réseau BT (pas de courant de suite). Le DS130R s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau. Les parafoudres DS130R sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé + Neutre, parfois associés à un parafoudre spécifique N/PE.

Sélectionner une autre référence :

Type de parafoudre
1+2
Réseau
230/400 V
Tension nominale de ligne
Un 230 Vac
Tension AC max. de fonctionnement
Uc 280 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac déconnexion
Courant de fonct. Permanent
Courant permanent à Uc
Ic < 1 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 50 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Tenue surge IEEE C62.41.1
20 kV
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 40 kJ/ohm
Mode(s) de connexion
L/N ou N/PE
Mode(s) de protection
Mode Commun ou Mode Différentiel
Niveau de protection
@ In (8/20µs)
Up 1.3 kV
Courant de court-circuit admissible
Isccr 25 000 A
Technologie
MOV
Configuration Parafoudre
Unipolaire
Raccordement au réseau
Par vis : 2.5-25 mm² / par bus
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique
Module(s) de remplacement
DSM130R-280
Télésignalisation
option DS131RS-280 : sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
EAC
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusibles
Fusible type gG - 125 A
