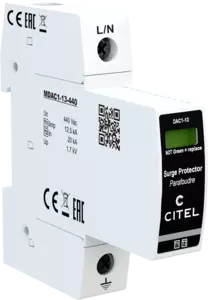

Parafoudre BT de Type 1+2 unipolaire

DAC1-13-10-440
Code Produit 821710411
DAC1-13-10-440
  • Parafoudre Unipolaire de Type 1 + 2
  • In : 20 kA
  • Iimp : 12.5 kA (onde 10/350µs)
  • Module débrochable
  • Télésignalisation (en option)
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
Contactez-nous
Les DAC1-13 sont des parafoudres débrochables de Type 1+2, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension lorsque celle-ci est équipée de paratonnerre. La technologie 'Multi-Varistance' utilisée permet de procurer un courant de décharge très élevé et le meilleur comportement possible pour le réseau BT (pas de courant de suite). Au vu de leur capacité de décharge est très élevée, ces parafoudres DAC1-13 sont particulièrement compacts et sont proposés en version multipolaire pour protéger les réseaux mono ou triphasé.
Sélectionner une autre référence :
Type de parafoudre
1+2
Tension AC max. de fonctionnement
Uc 440 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe < 1 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 50 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 40 kJ/ohm
Niveau de protection
@ In (8/20µs)
 Up 1.7 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1.5 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Type de réseau
 AC
Technologie
 Technologie VG (MOV+GSG)
Configuration Parafoudre
 Unipolaire
Raccordement au réseau
 Par vis : 2.5-25 mm² (35 mm² rigide)
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement
 MDAC1-13-440
Télésignalisation
 Option DAC1-13S-10-440 : sortie sur contact inverseur
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.176 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 315 A max. - Fusible type gG / or SFD1-25S
