Déconnecteur pour parafoudre de type 1 AC
Code Produit : 39489

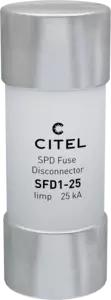

SFD1-25
- Déconnecteur spécifique pour protection court-circuit de Parafoudre Type 1 AC
- Résistance maximale au courant de décharge : 25 kA @ 10/350µs
- 10 unités par emballage
- Format très compact
- Fonction de signalisation de fusion
- Signalisation à distance via le porte-fusible
La gamme SFD a été spécialement designé pour être associé à un SPD de type 1 AC. Les fusibles spécifiques CITEL ont une forte capacité d'écoulement pour protéger les SPD des défaillance de court-circuit.
Normes :
Afin de se conformer aux normes IEC 61643-11, le SPD d'alimentation AC doit être protégé contre les défaillances de court-circuit : ces sectionneurs de fusibles spécifiques doivent être installés dans la branche SPD.
Les SFD sont équipés d'un indicateur de fusion à utiliser à l'intérieur du support avec fonction de signalisation à distance.
Recommandations :
Les déconnecteurs SFD doivent être utilisés avec des porte-fusibles spécifiques qui fournissent :
- une capacité de courant de choc pertinente
- une fonction de signalisation à distance
- une commutation (utile à des fins de maintenance)
Télécharger la fiche technique|
Tension AC max. de fonctionnement
|
Uc | 500 Vac |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 80 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 100 kA |
|
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
|
Iimp | 25 kA |
|
Calibre AC équivalent
|
250 A |
|
|
Pouvoir de coupure
|
100 000 A |
|
|
Indicateur de fusion
|
Oui |
|
|
Indicateur à distance de fusion
|
A travers les porte-fusibles dédiés |
|
|
Tension résiduelle
|
Up | < 0.5 kV @ 25 kA |
|
Format
|
Cylindrique |
|
|
Montage
|
Sur porte-fusible cylindrique |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Nombre d'unité par emballage
|
10 unités par emballage |
|
|
Dimensions
|
22x58 mm |
|
|
Porte-fusible à associer
|
BSFD22-10S & SFD1-25 unipolaire BSFD22-11S* & SFD1-25 monophasé (L+N) BSFD22-20S & SFD1-25 2-phase BSFD22-30S & SFD1-25 3-phase BSFD22-31S* & SFD1-25 3-phase+N BSFD22-40S & SFD1-25 4-phase *Le Neutre est équipé d'un élément de non-fusion Les portes fusibles sont tous équipés d'un système de report de signalisation |
|
|
Poids
|
25g |
|
Conformité aux normes
|
NF 61643-11 / IEC 61643-11 / NF 60269-1 / NF 60269-2 / IEC 60269-1 / IEC 60269-2 |
